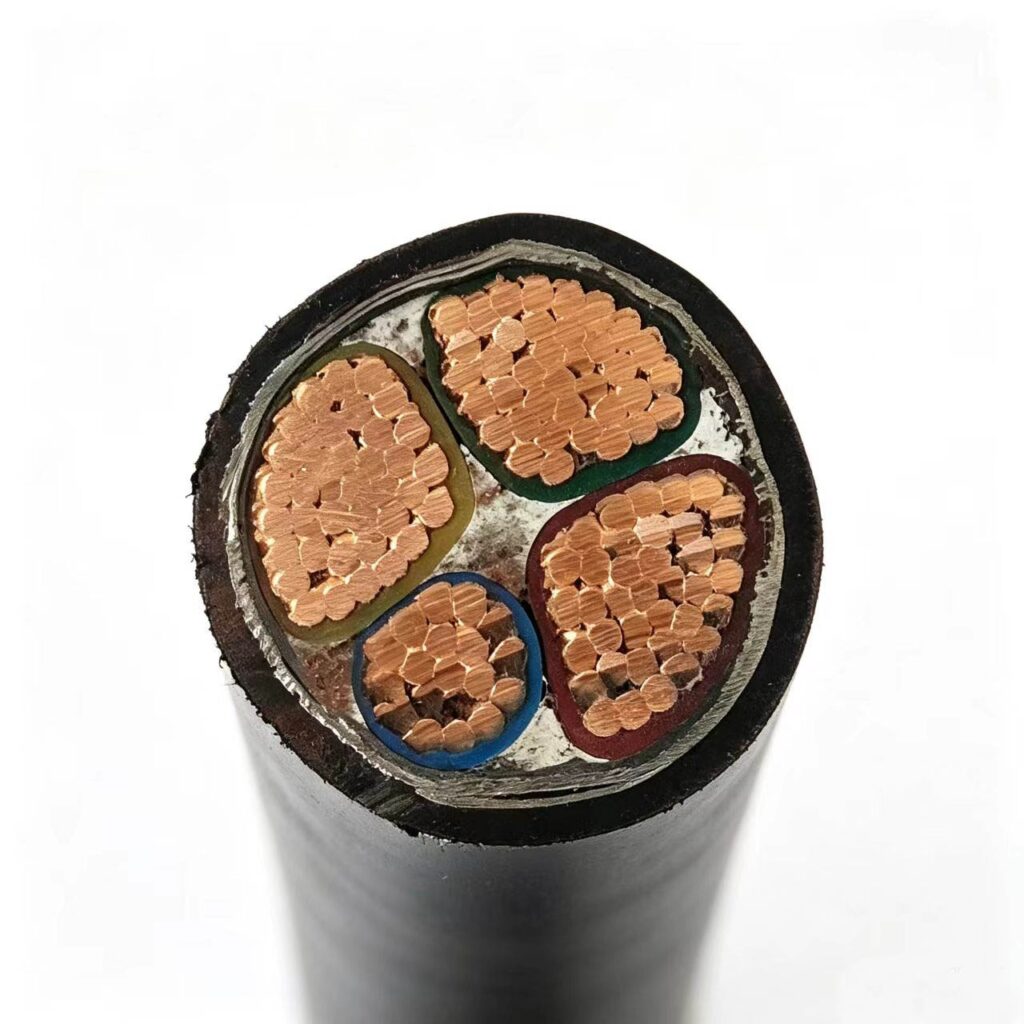

电力电缆

电力电缆常用型号规格速查

下表为本产品常用型号与典型规格，可直接对照选型；表中未列出的型号、芯数、截面或长度，可按技术参数定制供货。

一、导体材料：铜芯与铝芯的选择

电力电缆的导体是电能传输的核心通道，其材料选择直接影响电缆的导电性能、机械强度和经济性。

1. 铜芯导体

铜芯导体采用纯度≥99.95%的优质无氧铜制造，20℃时直流电阻需符合GB/T 3956标准上限值。

技术优势：

• 导电性能优异：铜的电阻率约为1.72×10⁻⁸Ω·m，是铝的60%左右，相同截面积下铜芯电缆的载流量比铝芯高约30%。
• 机械强度高：铜芯抗拉强度大，耐弯曲、耐疲劳，适合频繁移动和弯曲的敷设环境。
• 耐腐蚀性强：铜在空气中不易氧化，接头接触电阻稳定，长期使用可靠性高。
• 短路耐受温度高：铜芯短路耐受温度可达250℃（持续时间≤5s），热稳定性好。

典型直流电阻限值（20℃）：

数据来源：GB/T 3956-2008

2. 铝芯导体

铝芯导体采用纯度≥99.5%的电工铝制造，成本约为铜芯的1/3~1/4，在大截面、长距离输电场景中具有显著的经济优势。

技术优势：

• 重量轻：铝的密度约为铜的30%，相同长度下铝芯电缆重量大幅减轻，便于运输和敷设。
• 成本低：在满足载流量要求的前提下，铝芯电缆可显著降低工程投资。
• 资源丰富：铝资源储量远高于铜，供应链稳定性好。

局限性：

• 导电率低于铜，相同载流量需更大截面积。
• 机械强度较低，耐弯曲性能不如铜芯。
• 接头易氧化，需采用专用端子或铜铝过渡接头。
• 短路耐受温度为200℃，低于铜芯。

3. 选型建议

二、绝缘材料：XLPE与PVC的性能对比

绝缘材料是电力电缆安全运行的保障，直接影响电缆的耐温等级、绝缘电阻和使用寿命。

1. 交联聚乙烯（XLPE）绝缘

XLPE是通过化学或物理方法将聚乙烯分子链交联形成的网状结构材料，具有优异的电气性能和热性能。

核心技术指标：

• 长期允许工作温度：90℃
• 短路耐受温度：250℃（持续时间≤5s）
• 体积电阻率：≥1×10¹⁴Ω·cm（20℃）
• 击穿强度：≥20kV/mm
• 介质损耗因数tanδ：≤0.001
• 抗张强度：≥10~12.5MPa
• 断裂伸长率：≥125%~200%

技术优势：

• 耐温等级高：长期工作温度90℃，比PVC高20℃，相同截面积下载流量更大。
• 绝缘电阻高：体积电阻率≥1×10¹⁴Ω·cm，绝缘性能优异，漏电流小。
• 介质损耗低：tanδ≤0.001，电能传输效率高，发热少。
• 耐化学腐蚀：对酸、碱、油等化学物质有良好耐受性。
• 耐水性好：吸水率极低，适合潮湿环境和水下敷设。
• 重量轻：密度约0.92g/cm³，比PVC轻，便于敷设。

局限性：

• 成本高于PVC。
• 对水树现象敏感，需采用干法交联或添加抗水树剂。
• 燃烧时会产生熔滴，需配合阻燃护套使用。

2. 聚氯乙烯（PVC）绝缘

PVC是以聚氯乙烯树脂为主要原料，添加增塑剂、稳定剂等助剂制成的绝缘材料，是应用最广泛的电缆绝缘材料之一。

核心技术指标：

• 长期允许工作温度：70℃（耐热型可达105℃）
• 短路耐受温度：160℃（持续时间≤5s）
• 抗张强度：≥12.5MPa
• 断裂伸长率：≥125%
• 体积电阻率：≥1×10¹²Ω·cm（20℃）

技术优势：

• 成本低：原材料价格低廉，制造工艺成熟。
• 阻燃性好：PVC本身具有自熄性，氧指数高，适合防火要求高的场合。
• 耐油性好：对矿物油、植物油等有良好耐受性。
• 机械性能好：抗张强度高，耐磨、耐撕裂。
• 加工方便：挤出工艺成熟，生产效率高。

局限性：

• 耐温等级低，长期工作温度仅70℃。
• 介质损耗较大，不适合高压长距离输电。
• 燃烧时会产生氯化氢等有毒气体。
• 增塑剂易迁移，长期使用后可能变硬变脆。

3. XLPE与PVC性能对比

三、电气性能核心指标

1. 绝缘电阻

绝缘电阻是衡量电缆绝缘层性能的核心参数，直接决定电缆的安全性和使用寿命。根据GB/T 12706.1-2020标准：

测试方法依据GB/T 3048.5-2007，环境温度20±5℃，湿度≤70%

2. 工频耐压试验

工频耐压试验是检验电缆绝缘层能否承受额定电压的关键测试，要求1分钟不击穿：

3. 局部放电试验

局部放电是绝缘缺陷的早期征兆，对6kV及以上电缆必须进行局部放电测试：

• 测试电压：1.73U₀
• 合格标准：XLPE电缆≤20~100pC（根据电压等级和标准要求）
• 意义：局部放电量过大会加速绝缘老化，导致击穿

4. 导体直流电阻

导体直流电阻直接影响电缆的载流量和电能损耗，20℃时必须符合GB/T 3956限值：

四、常见电力电缆型号与规格

1. VV系列（铜芯PVC绝缘PVC护套电力电缆）

结构：铜导体 + PVC绝缘 + PVC护套

额定电压：0.6/1kV

工作温度：≤70℃

芯数与截面积规格：

弯曲半径：无铠装≥10D，铠装≥12D（D为电缆外径）

2. YJV系列（铜芯XLPE绝缘PVC护套电力电缆）

结构：铜导体 + XLPE绝缘 + PVC护套

额定电压：0.6/1kV、6/10kV、8.7/10kV、12/20kV、26/35kV

工作温度：≤90℃

芯数与截面积规格：

绝缘厚度参考（0.6/1kV）：

弯曲半径：无铠装≥15D，钢带铠装≥12D，钢丝铠装≥20D

3. YJLV系列（铝芯XLPE绝缘PVC护套电力电缆）

结构：铝导体 + XLPE绝缘 + PVC护套

额定电压：0.6/1kV、6/10kV、8.7/10kV、12/20kV、26/35kV

工作温度：≤90℃

芯数与截面积规格：

特点：重量轻、成本低，适合大截面、长距离输电场景。

4. 铠装电力电缆

铠装层作用：提供机械保护，防止电缆在敷设和运行过程中受到外力损伤。

五、敷设与安装规范

1. 敷设环境温度

• PVC绝缘电缆：敷设环境温度应不低于0℃，低于0℃时需采取预热措施。
• XLPE绝缘电缆：敷设环境温度应不低于-10℃。
• 橡胶绝缘电缆：敷设环境温度应不低于-15℃。

2. 弯曲半径要求

D为电缆外径

3. 直埋敷设要求

• 埋设深度：一般≥0.7m，农田≥1m。
• 沟底处理：铺10cm细沙或软土，电缆上方加盖保护砖或混凝土板。
• 间距要求：电缆之间水平间距≥100mm，交叉时垂直间距≥500mm。
• 与管道间距：与热力管道≥1m，与其他管道≥0.5m。

4. 桥架敷设要求

• 填充率：电力电缆在桥架内的填充率≤40%。
• 分层敷设：高压电缆在上层，低压电缆在下层；控制电缆在电力电缆下方。
• 固定间距：水平敷设时固定间距≤1m，垂直敷设时≤1.5m。

5. 穿管敷设要求

• 管内径：≥1.5倍电缆外径。
• 穿管数量：同一管内电缆总截面积≤管内截面积的40%。
• 禁止共沟：电缆与热力管道严禁共沟敷设。

六、质量判定与验收要点

1. 外观检查

• 标识：电缆表面须连续印有CCC标志、厂名、规格、电压等级及执行标准号，字迹耐擦拭。
• 长度：长度误差≤±0.5%。
• 表面：绝缘层和护套表面光滑、无气泡、无裂纹、无杂质。

2. 结构尺寸检测

• 导体直径：符合GB/T 3956规定。
• 绝缘厚度：平均值≥标称值，最薄点≥标称值的85%~90%。
• 护套厚度：平均值≥标称值，最薄点≥标称值的80%。

3. 电气性能测试

• 导体直流电阻：20℃时符合GB/T 3956限值。
• 绝缘电阻：符合GB/T 12706.1-2020要求。
• 工频耐压：按规定电压和时间测试，不击穿。
• 局部放电：6kV及以上电缆≤100pC（1.73U₀下）。

4. 机械性能测试

• 抗张强度：XLPE绝缘≥10MPa，PVC绝缘≥12.5MPa。
• 断裂伸长率：≥125%~200%。
• 低温弯曲：-15℃（PVC）或-25℃（PE）下弯曲无裂纹。
• 热冲击：按规定温度暴露后绝缘无开裂。

七、应用领域与选型建议

1. 建筑配电

推荐型号：YJV、VV

选型要点：

• 室内干燥环境可选用VV系列，成本较低。
• 对载流量要求高或环境温度较高时选用YJV系列。
• 高层建筑建议选用阻燃型（ZR-YJV）或耐火型（NH-YJV）。

2. 工业供电

推荐型号：YJV22、YJV32

选型要点：

• 工厂车间内敷设选用YJV系列。
• 有机械外力或直埋环境选用YJV22钢带铠装。
• 高落差或垂直敷设选用YJV32细钢丝铠装。
• 变频器输出建议选用屏蔽型电缆。

3. 城市电网

推荐型号：YJV、YJLV

选型要点：

• 城市主干道电缆沟敷设选用YJV系列。
• 长距离、大截面输电可选用YJLV系列，降低成本。
• 地下直埋选用YJV22钢带铠装。
• 过路或穿越河流选用Y

八、常见问题（选型与供货答疑）

电力电缆能按电压等级和敷设方式定制吗？

能。VV、VLV、YJV、YJLV、YJV22、YJV32 以及阻燃 ZR-YJV、耐火 NH-YJV 可按电压等级、芯数×截面、铠装形式与长度组织定制加工。请提供电压等级与敷设方式。

询价电力电缆需要提供哪些信息？

建议提供五项：一是型号与电压等级；二是芯数×截面；三是敷设方式（桥架/穿管/直埋）以及是否需要铠装；四是需求长度；五是是否需要阻燃或耐火以及交货地。

电力电缆依据什么标准？随货能提供哪些质量文件？

依据 GB/T 12706 与 GB/T 3956 组织供货。随货可提供产品合格证与出厂检测报告，含导体直流电阻、绝缘电阻、交流耐压等指标；需要配合做交接试验时，可协助整理相关资料。

YJV 和 VV 该怎么选？

按敷设环境与经济性选。YJV 为交联聚乙烯绝缘，长期允许工作温度更高、载流量更大、绝缘性能更优，是目前的主流选择；VV 为聚氯乙烯绝缘，成本较低，多用于温度要求不高的场合。高温、大截面或长期连续运行的场合优先选 YJV。
