拖链电缆常用型号规格速查
下表为本产品常用型号与典型规格，可直接对照选型；表中未列出的型号、芯数、截面或长度，可按技术参数定制供货。
| 常用型号 | 典型规格 | 执行标准 |
|---|---|---|
| TRVV、TRVVP、TRVVSP | PUR/TPE 护套；1~60 芯；高柔性耐弯曲 | IEC 60332（企标为主） |

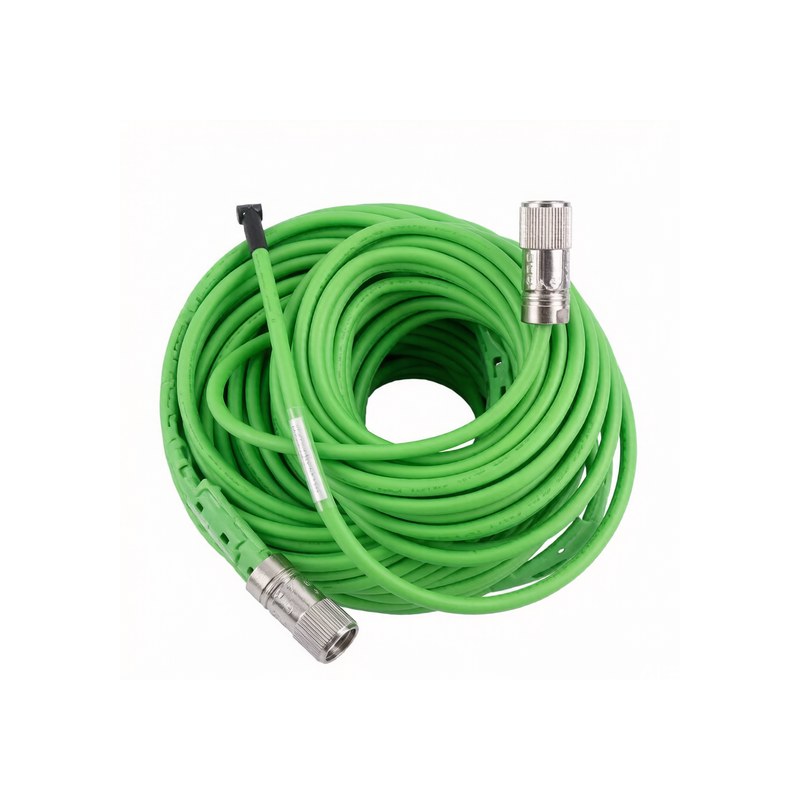

拖链电缆技术深度解析：从材料科学到动态疲劳寿命的全维度突破
拖链电缆，又称高柔性拖链电缆、坦克链电缆，是工业自动化系统中专为动态往复运动设计的"柔性生命线"。它不同于固定敷设电缆，必须在拖链轨道内承受持续的弯曲、扭转、拉伸、摩擦等复合机械应力，同时稳定传输动力与信号。本文将从材料科学、结构设计、动态疲劳机理、选型逻辑及工程实践五个维度，深度剖析拖链电缆的核心技术，为工业机器人、数控机床、自动化生产线等高频运动设备提供专业选型与工程应用参考。
一、拖链电缆的本质定义与核心使命
拖链电缆是专门设计用于在电缆拖链（又称坦克链、工程塑料拖链）中敷设和移动的特种电缆。其核心使命是在自动化设备的拖链轨道内，承受持续的往复弯曲、扭转、拉伸等机械应力，同时稳定地为设备提供动力或传输控制信号。
与普通固定敷设电缆（如YJV、RVV）相比，拖链电缆的设计哲学完全不同：
|
对比维度 |
普通固定敷设电缆 |
专用拖链电缆 |
|---|---|---|
|
导体结构 |
单股或少股粗导体 |
Class 6超细多股绞合（单丝≤0.1mm） |
|
弯曲寿命 |
数千次即金属疲劳 |
500万次~3000万次 |
|
护套材料 |
普通PVC，易硬化开裂 |
PUR/TPE/特种PVC，高弹耐磨 |
|
内部结构 |
松散填充，易窜动 |
紧凑绞合+抗拉元件，应力均匀 |
|
适用场景 |
固定安装，不移动 |
拖链往复、机器人关节、卷筒收放 |
将普通电缆放入拖链中往复运动，会迅速导致三大故障：导体因金属疲劳断裂、绝缘护套因反复弯折开裂鼓包、线芯结构不稳定导致信号传输断续。
二、材料科学：护套与绝缘的技术演进
拖链电缆的性能上限，首先取决于材料体系的突破。
护套材料的三大主流体系
1. 改性PVC（聚氯乙烯）
- 优势：成本低，阻燃性好（可达VW-1等级），加工成熟
- 局限：低温下变脆（-5℃以下柔韧性骤降），耐油性一般，长期弯折易增塑剂迁移导致发硬
- 适用场景：干燥洁净的室内自动化流水线、木工机械、普通数控机床
- 工作温度：-20℃~+90℃（移动安装）
2. TPE（热塑性弹性体）
- 优势：兼具橡胶的弹性和塑料的加工性，耐弯折、耐水解、环保无卤
- 局限：耐磨性略逊于PUR，成本高于PVC
- 适用场景：中等负载的往复运动、对环保有要求的场合
- 工作温度：-40℃~+90℃
3. PUR（聚氨酯）——高端拖链电缆的首选
- 优势：耐磨性是PVC的3~10倍，耐油、耐水解、耐化学腐蚀性能优异，低温下仍保持柔韧性（-40℃不脆裂），抗撕裂强度高
- 局限：成本最高
- 适用场景：重油污机床、工业机器人、港口岸桥、户外设备、冷冻车间、新能源产线
- 工作温度：-35℃~+80℃（移动），固定安装可拓展至-50℃~+110℃
绝缘材料的关键作用
绝缘层不仅承担电气隔离功能，在拖链电缆中还起到支撑单股导线、防止线芯粘连、分散弯曲应力的作用。高端拖链电缆采用高压成型的特种弹性体绝缘（如TPE或改性PE），确保在反复弯折时不粘滞、不开裂，同时具备良好的弹性恢复率。
三、结构设计：从导体到屏蔽的系统工程
拖链电缆的结构设计是一个多层次的系统工程，每一层都针对动态工况进行了优化。
导体结构：抗疲劳的核心
拖链电缆的导体必须采用Class 5/6/7级超细多股绞合退火铜丝，单丝直径≤0.1mm（高端产品可达0.05mm）。其设计逻辑是：
- 应力分散：弯曲时应力被均匀分散到数百根细铜丝上，单根疲劳断裂不影响整体导电
- 分层反向绞合：采用同心绞→束绞→复绞的多层绞合工艺，避免弯曲时内层外滑、外层内挤
- 短节距优化：绞合节距精确控制，减少内部应力集中，提升抗扭性能
严禁使用单股硬导体或铜包铝（CCA），前者弯曲数千次即断裂，后者电阻高、易氧化，完全不适合动态工况。
成缆结构与填充系统
- 小节距绞合成缆：12芯以上采用成束绞合，线组间采用小节距绞合，减少弯曲时的线芯窜动
- 抗拉加强件：长行程（>10m）、高速度（>1m/s）或垂直悬挂应用，必须内置芳纶纤维（Kevlar）或镀锌钢丝绳，承担纵向拉伸力，保护导体不被拉断
- 柔性填充：采用聚丙烯网状撕裂绳、无纺布绕包等柔性填充材料，固定线芯位置，避免往复运动中的挤压摩擦
屏蔽结构：抗电磁干扰的双层防线
在变频器、伺服电机密集的工业环境中，电磁干扰（EMI）是导致信号误码、设备误动作的主要元凶。拖链电缆的屏蔽设计分为三个等级：
|
屏蔽等级 |
结构 |
屏蔽效能 |
适用场景 |
|---|---|---|---|
|
无屏蔽 |
无金属屏蔽层 |
— |
纯动力传输，无信号线 |
|
单层屏蔽 |
镀锡铜丝编织（覆盖率≥85%） |
40~60dB |
一般信号传输 |
|
双层屏蔽 |
铝箔+镀锡铜丝编织（覆盖率≥90%） |
60~95dB |
伺服反馈、EtherCAT、Profinet、视觉数据 |
双层屏蔽中，铝箔主要屏蔽高频电磁干扰，编织层对低频干扰和机械防护更有效，两者结合可实现接近100%的屏蔽覆盖率。
内外双护套结构（高端型号）
部分高端拖链电缆采用内护套+屏蔽层+外护套的三层结构：
- 内护套：甲胄式挤压成型，"锁住"线芯，稳固缆芯结构，替代廉价填充物
- 屏蔽层：夹设于内外护套之间，避免直接摩擦损伤
- 外护套：承担摩擦与化学防护，采用高耐磨PUR或TPE材料
四、动态疲劳机理：弯曲寿命的深层逻辑
拖链电缆的弯曲寿命是衡量其性能的核心指标，但"500万次""1000万次"这些数据背后的逻辑需要深入理解。
弯曲寿命的分级体系
根据弯折寿命，拖链电缆可分为四个等级：
|
等级 |
弯曲寿命 |
适用场景 |
|---|---|---|
|
经济型 |
约10万次往返 |
普通滑台、低频次移动 |
|
中柔型 |
30~50万次 |
CNC设备、工控设备 |
|
高柔型 |
80~100万次 |
机器人直线轴、高速滑台 |
|
超柔型 |
150~300万次（高端可达1000万~3000万次） |
24小时高速机械臂、六轴机器人关节 |
影响弯曲寿命的五大因素
1. 弯曲半径
动态应用最小弯曲半径通常为电缆外径的7.5~10倍（7.5D~10D），高频往复或机器人关节等极端场景需选用6D~8D的高柔性电缆。弯曲半径过小会导致导体断裂和绝缘层龟裂。
2. 运动频率与速度
行程速度越高、加速度越大，对电缆的机械应力越严苛。速度>2m/s的高速拖链系统，必须选用PUR护套+Class 6导体+抗拉元件的高端配置。
3. 复合应力
实际工况中，弯曲与扭转的复合应力对导体的损伤速度显著快于单纯弯曲。机器人关节部位的电缆同时承受扭转和弯曲，需要特殊的抗扭结构设计。
4. 环境温度
高温（>80℃）加速PVC硬化开裂和热氧化老化；低温（<-20℃）导致普通PVC脆化断裂。PUR材料在-40℃低温下仍保持柔韧性，是冷冻车间和户外设备的首选。
5. 拖链系统匹配
- 填充率：拖链内电缆填充率建议控制在30%~50%，过高（>70%）导致挤压干涉，加速磨损
- 拖链内壁：圆弧R角设计及镜面火花工艺可有效减少切割效应
- 安装方式：电缆需平行排列、分层隔离，两端预留10%~15%长度缓冲
老化特性：外观滞后于内部损伤
拖链电缆的老化具有"外观滞后"特征——内部导体已发生金属疲劳断裂，但外观看似正常。判断早期老化的方法是定期用万用表抽测导体电阻值，电阻明显升高即为内部断丝的早期信号。
五、选型逻辑：四大维度的系统考量
拖链电缆选型需综合考量机械性能、电气性能、环境适应性及系统匹配性四大维度。
机械性能维度
|
参数 |
要求 |
选型意义 |
|---|---|---|
|
弯曲半径 |
动态≥7.5D，高频≥6D |
必须小于拖链实际弯曲半径 |
|
导体结构 |
Class 6超细多股绞合 |
抗疲劳核心，严禁单股硬导体 |
|
抗拉元件 |
长行程/高速/垂直悬挂必配 |
芳纶纤维或镀锌钢丝绳 |
|
弯曲寿命 |
高频≥300万次，高性能≥1000万次 |
根据设备运行频率选择 |
电气性能维度
|
参数 |
要求 |
选型意义 |
|---|---|---|
|
导体截面积 |
根据额定功率+10%~15%余量 |
拖链工况散热差，需预留余量 |
|
电压等级 |
300/500V、450/750V、0.6/1kV |
匹配设备供电系统 |
|
屏蔽设计 |
信号线必配双层屏蔽 |
抵御变频器、伺服电机干扰 |
|
芯数配置 |
TN-S系统必须4芯（3相+1PE） |
严禁利用地线代替中性线 |
环境适应性维度
|
环境因素 |
推荐材料 |
理由 |
|---|---|---|
|
重油污/切削液 |
PUR护套 |
耐油等级Class 4，不膨胀不溶解 |
|
低温（<-20℃） |
PUR/TPE |
低温下保持柔韧性，不脆裂 |
|
高温（>80℃） |
硅橡胶/氟塑料 |
耐高温不软化 |
|
户外/紫外线 |
PUR抗UV护套 |
抗紫外线老化 |
|
食品/医药 |
FDA/VDMA认证材料 |
符合卫生标准 |
|
易燃易爆 |
IEC 60332-1-2阻燃 |
防止火灾蔓延 |
系统匹配维度
- 拖链兼容性：电缆总外径应≤拖链内部高度的1/2，重量匹配拖链承载能力
- 认证要求：欧盟CE/RoHS，北美UL/cUL，食品FDA/LFGB，海上DNV
- 定制能力：线芯数量、线径、护套材质、屏蔽结构、颜色、长度全非标定制
六、工程实践：安装与维护的关键要点
敷设安装五原则
1. 消除内部绞合力
电缆敷设前不能扭曲，应从电缆卷筒旋转展开，必要时自由悬挂数日以消除内部绞合力。
2. 平行排列，分层隔离
电缆必须松散并排敷设，不得相互接触或困在一起；不同直径电缆应分层或用隔板隔开；重电缆置于两侧，轻电缆铺中间。
3. 弯曲半径严格控制
遵守产品最小弯曲半径，一般拖链电缆需保持在电缆外径的7.5倍以上，不能过度弯曲。
4. 两端固定，消除拉力
电缆两端必须固定，或至少在拖链运动端固定；固定点需安装消除拉力负荷的夹具，大面积夹住外护套避免芯线受挤压。
5. 预留长度缓冲
电缆布线长度应预留至少10%余量，避免过紧拉扯或过松堆积摩擦。
常见误区与避坑指南
|
误区 |
正确做法 |
后果 |
|---|---|---|
|
用RVV替代拖链电缆 |
RVV虽软但非为持续往复弯曲设计 |
寿命极短，数万次即断芯 |
|
拖链内塞满电缆 |
填充率控制在30%~50% |
阻碍散热，加剧磨损 |
|
屏蔽层不接地 |
屏蔽层必须全程正确接地 |
变成天线，干扰更严重 |
|
只看价格不看弯曲寿命 |
关注厂商提供的弯曲寿命测试数据 |
频繁停机，维护成本远超线缆本身 |
|
忽视弯曲半径要求 |
确认电缆最小弯曲半径≤拖链实际弯曲半径 |
电缆寿命显著缩短 |
定期维护检查
- 定期检查电缆护套是否有异常磨损、开裂、鼓包
- 检查拖链内部是否清洁无杂物，粉尘碎屑会加剧磨损
- 用万用表抽测导体电阻值，电阻升高为内部断丝早期信号
- 润滑拖链轨道，减少摩擦阻力
七、典型应用场景全景图谱
拖链电缆的应用已覆盖工业自动化的全场景：
|
应用领域 |
典型设备 |
核心要求 |
|---|---|---|
|
数控机床 |
加工中心、雕刻机、激光切割机 |
耐切削液、高弯曲寿命、伺服信号稳定 |
|
工业机器人 |
六轴机械臂、焊接/搬运机器人 |
抗扭+抗弯复合应力、千万次弯折 |
|
自动化产线 |
装配线、包装机、注塑机机械手 |
高速往复、耐磨、经济型PVC即可 |
|
智能仓储 |
堆垛机、AGV小车、穿梭车 |
长行程抗拉、耐油污、定制长度 |
|
港口起重 |
岸桥、龙门吊、集装箱搬运 |
抗拉强度、耐候、长距离移动 |
|
新能源 |
光伏设备、锂电产线、储能自动化 |
洁净车间、阻燃、环保认证 |
|
医疗设备 |
CT机、X光机、手术机器人 |
环保无毒、屏蔽稳定、高精度信号 |
|
海洋工程 |
海上风电偏航、潜水器、浅海机器人 |
耐海水、抗UV、DNV认证 |
八、结论与展望
拖链电缆是工业自动化设备灵活运动的"关节"与"神经"，其价值在于在百万次的往复中始终保持连接的通畅与可靠。从材料科学角度看，PUR聚氨酯护套代表了当前拖链电缆护套材料的性能天花板；从结构设计角度看，Class 6超细多股绞合导体+双层屏蔽+抗拉元件的系统工程，是保障动态疲劳寿命的核心；从工程实践角度看，正确选型与规范安装，是保障设备无故障、高效率运行的关键一环。
随着工业4.0、智能制造的深入推进，对拖链电缆的性能要求将越来越高：更高的弯曲寿命（3000万次以上）、更宽的温域（-50℃~+110℃）、更强的抗扭能力（机器人关节）、更低的信号误码率（高速总线传输）。未来，拖链电缆将在纳米复合材料、智能监测（内置传感器实时监测导体疲劳状态）、模块化定制等方面持续创新，为智能制造提供更加可靠的动态连接解决方案。
选择专业的拖链电缆，不是选择一根电缆，而是选择一份把潜在故障点转化为可靠环节的承诺——为您自动化设备的每一次精准移动，注入持久的活力与可靠性。
九、常见问题（选型与供货答疑）
拖链电缆能按弯曲半径和行程定制吗？
能。TRVV、TRVVP、TRVVSP 可按导体结构（细丝精绞）、芯数×截面、屏蔽形式、护套材质（PUR/TPE）与长度组织定制加工。请提供拖链行程、弯曲半径与移动速度。
询价拖链电缆需要提供哪些信息？
建议提供五项：一是型号与芯数×截面；二是是否带屏蔽；三是拖链行程与允许弯曲半径；四是移动速度与加速度；五是数量与交货地。连续往复运行的场合请注明动作频率。
拖链电缆依据什么标准？随货能提供哪些资料？
阻燃性能参照 IEC 60332 要求，导体与护套结构按企业标准组织供货。随货可提供产品合格证与出厂检验记录；选型阶段需要核对弯折寿命时，可结合行程与速度一并评估。
拖链电缆和普通软电缆有什么区别？
差别主要在抗弯折寿命。拖链电缆采用细丝精绞导体与耐弯折护套，可在高频往复运动中保持电气与机械性能；普通软电缆导体丝径较粗，长期弯折容易断芯。移动敷设场合应按行程与动作频率选择专用结构。
