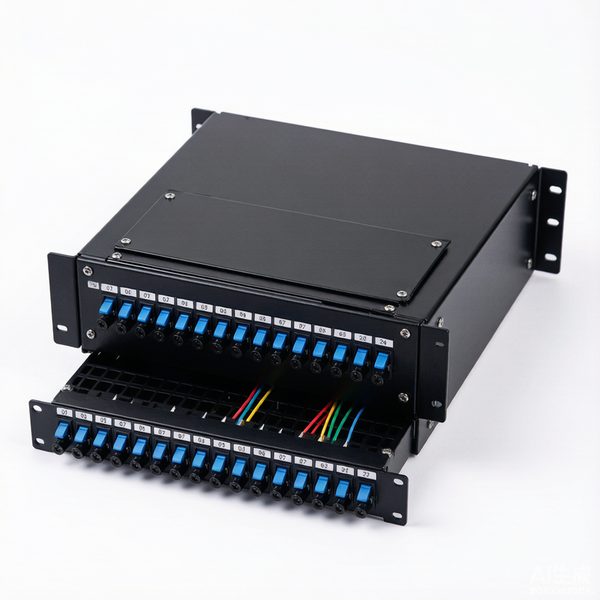

光纤配线架

光纤配线架常用型号规格速查

下表为本产品常用型号与典型规格，可直接对照选型；表中未列出的型号、芯数、截面或长度，可按技术参数定制供货。

一、产品概述

光纤配线架（Optical Distribution Frame，ODF）是光纤通信机房和数据中心的核心配线设备，用于光纤的端接、调度和分配管理。作为光传输网络与光接入网之间的"光纤枢纽"，ODF承担着光缆成端、光纤熔接、跳线调度、光功率测试等关键功能。

高品质ODF需具备19英寸标准机架兼容、模块化插拔设计、高密度端口布局、完善光纤管理功能、LC/SC/FC/ST/MPO多接口适配等核心特性，满足通信机房、数据中心、FTTH接入网等场景的灵活部署需求。

二、核心结构与工作原理

1. 内部结构解析

光纤配线架主要由以下核心部件组成：

• 机架框架：19英寸标准宽度，高度单位为U（1U=44.45mm），常见规格1U/2U/3U/4U/5U
• 适配器面板：可插拔模块化设计，支持LC/SC/FC/ST/MPO等多种光纤连接器
• 熔接盘/熔纤盘：用于光缆纤芯与尾纤的熔接，采用翻板式或抽屉式结构
• 光纤收容盘：盘绕余留光纤和跳线，确保曲率半径≥30mm（内控标准40mm）
• 理线装置：包括过线环、理线槽、扎线柱等，实现跳线有序管理
• 接地装置：金属机架需可靠接地，防止静电和雷击危害

2. 工作原理

ODF的工作原理基于"光缆成端+跳线调度"：

1.

光缆引入阶段：光缆从机架底部或顶部引入，通过加强芯固定座进行机械固定

2.

光纤熔接阶段：光缆纤芯与尾纤在熔接盘内熔接，熔接点卡入保护卡槽

3.

适配器端接阶段：尾纤另一端插入适配器面板，形成标准化接口

4.

跳线调度阶段：通过光纤跳线连接ODF适配器与设备端口，实现光路调度

5.

光纤管理阶段：余留光纤和跳线有序盘绕在收容盘内，避免弯折和挤压

三、19英寸标准机架与模块化设计

1. 19英寸机架标准

ODF严格遵循19英寸（482.6mm）标准机架规范，与通信机房、数据中心的机柜系统完全兼容：

• 机架宽度：19英寸（482.6mm），安装孔距465mm
• 高度单位：1U=44.45mm，常见规格1U/2U/3U/4U/5U
• 安装方式：前安装（机架正面固定）或后安装（机架背面固定）
• 承载能力：满载重量≥50kg，确保结构稳固

2. 模块化设计优势

模块化设计是ODF的核心特征，具有以下优势：

• 灵活扩容：适配器面板可插拔，根据实际需求增减端口数量，无需更换整机
• 快速维护：故障面板可单独抽出更换，不影响其他模块正常运行
• 多接口兼容：同一机架可混装LC/SC/FC/ST/MPO等不同接口类型的面板
• 标准化部署：模块化结构便于批量生产和现场快速安装

3. 常见规格选型

四、高密度端口与多接口适配

1. 高密度端口设计

随着光纤网络容量持续增长，ODF正朝着高密度方向发展：

• LC双工适配器：目前主流高密度方案，1U机架可容纳48口（24个双工适配器）
• MPO/MTP预端接：超高密度方案，1U机架可容纳144-288芯，适合数据中心40G/100G/400G应用
• 推拉式适配器：免工具插拔，端口密度比传统卡接式提高30%以上
• 前后维护设计：正面插拔适配器、背面熔接光缆，实现前后分离操作

2. 多接口类型适配

ODF需支持多种光纤连接器类型，满足不同设备和场景需求：

3. 适配器面板选型要点

• 材质：优质阻燃PC或PPO材料，UL94-V0防火等级
• 插拔寿命：≥1000次，确保长期使用可靠性
• 插入损耗：≤0.2dB（单模），≤0.3dB（多模）
• 回波损耗：≥50dB（PC型），≥55dB（UPC型），≥65dB（APC型）
• 防尘设计：配备防尘帽或防尘门，防止灰尘污染端面

五、光纤管理功能与操作维护

1. 光纤管理核心功能

完善的光纤管理是ODF的核心价值，包括以下功能：

• 余纤收容：熔接后的余留光纤有序盘绕在收容盘内，曲率半径≥30mm（内控40mm），避免弯折产生附加衰耗
• 跳线管理：通过过线环、理线槽、扎线柱等装置，实现跳线分层、分束、有序布放
• 标识系统：每根光纤、每个端口有清晰标识，便于维护和故障排查
• 弯曲保护：光纤转弯处设置弯曲保护器，确保最小弯曲半径符合要求
• 冗余预留：收容盘预留足够空间，为未来扩容和重新熔接提供操作余地

2. 操作维护便捷性设计

• 翻板式熔接盘：熔接盘可翻转≥90°，便于查看和维护熔接点
• 抽屉式结构：整机可抽出机架，实现前后双面操作
• 免工具安装：适配器面板、熔接盘等部件采用卡扣式设计，无需螺丝刀即可拆装
• 前后分离：正面插拔跳线、背面熔接光缆，互不干扰
• 接地便捷：机架配备接地铜排和接地线，安装时直接连接机柜接地系统

3. 维护规范要点

• 端面清洁：每次插拔前使用无尘棉签或清洁笔清洁适配器端面
• 跳线布放：跳线弯曲半径≥40mm，避免直角弯折和过度拉扯
• 标识更新：光纤调度后及时更新标签，确保标识与实际一致
• 定期巡检：检查适配器是否有松动、熔接点是否有衰耗增大、接地是否可靠
• 防尘管理：未使用的适配器端口必须加盖防尘帽

六、产品类型与适用场景

1. 按安装方式分类

• 机架式ODF：19英寸标准机架，安装在通信机柜内，适合通信机房和数据中心
• 壁挂式ODF：挂墙安装，体积小巧，适合空间受限的接入网点和楼道弱电井
• 落地式ODF：独立机柜结构，容量大（可达576芯以上），适合大型机房和骨干节点

2. 按容量规模分类

• 小型ODF：12-48芯，适合FTTH接入、小型基站、企业网
• 中型ODF：48-144芯，适合汇聚机房、中型数据中心
• 大型ODF：144-288芯，适合核心机房、大型数据中心
• 超大型ODF：288芯以上，适合骨干节点、超大型数据中心

3. 按应用场景分类

• 通信机房ODF：标准19英寸机架，适配LC/SC/FC接口，满足传输设备接入需求
• 数据中心ODF：高密度LC双工或MPO预端接，支持前后维护，适合服务器机柜配线
• FTTH接入ODF：壁挂式或小型机架式，适配SC接口，满足PON网络分光需求
• 5G前传ODF：小型化、高密度LC接口，适合基站AAU与DU之间的光纤调度
• 工业级ODF：加强抗震、防尘、防潮设计，适合电力、铁路、矿山等工业场景

七、选型指南与最佳实践

1. 选型 Checklist

• 端口容量：根据现有光纤数量及未来扩展需求，预留30%以上冗余
• 接口类型：根据设备端口类型选择LC/SC/FC/ST/MPO适配器
• 机架高度：根据端口密度需求选择1U/2U/3U/4U/5U规格
• 熔接方式：盘式熔接（容量大）或托盘式熔接（操作便捷）
• 维护方式：前维护（空间受限）或前后维护（操作便捷）
• 接地要求：金属机架需可靠接地，防止静电和雷击
• 防火等级：外壳材料需达到UL94-V0阻燃等级

2. 常见误区规避

• 误区1：只看端口数量——端口密度高但光纤管理混乱，后期维护成本极高
• 误区2：忽略曲率半径——余纤盘绕半径不足30mm，长期运行产生附加衰耗
• 误区3：混用接口类型——同一机架混装不同接口面板时，需确保跳线长度和类型匹配
• 误区4：忽略接地——金属机架未接地，静电积累可能损坏设备光模块
• 误区5：忽略扩容空间——满载部署无预留空间，未来扩容需更换整机

3. 安装与维护规范

• 机架安装：使用M6螺丝固定，确保机架水平、稳固，前后留足操作空间
• 光缆引入：从机架底部或顶部引入，加强芯固定牢固，光缆护套夹紧可靠
• 熔接操作：按标准流程剥纤、清洁、切割、熔接，熔接点衰耗≤0.05dB
• 跳线布放：跳线分层布放，使用理线槽和扎线柱固定，避免交叉和挤压
• 标识管理：每根光纤、每个端口粘贴标签，标注对端位置和纤芯序号
• 定期巡检：每季度检查一次适配器端面、熔接点衰耗、接地可靠性

八、总结

光纤配线架（ODF）作为光通信网络的"光纤枢纽"，其性能直接决定了光纤调度的灵活性和网络运维的效率。从19英寸标准机架兼容、模块化插拔设计，到高密度端口布局和完善的光纤管理功能，每一个技术细节都关乎光路调度的便捷性和长期可靠性。

核心选型要点总结：

• 端口容量：根据实际需求预留30%以上冗余，常见12-288芯
• 接口类型：LC高密度、SC通用、FC抗震、MPO超高密度
• 机架规格：1U/2U/3U/4U/5U，根据端口密度选择
• 光纤管理：曲率半径≥30mm（内控40mm），跳线有序布放
• 维护便捷：翻板式熔接盘、抽屉式结构、免工具安装
• 接地可靠：金属机架需可靠接地，防止静电和雷击

维护核心原则：

• 端面清洁：每次插拔前清洁适配器端面
• 规范布放：跳线弯曲半径≥40mm，避免直角弯折
• 标识更新：光纤调度后及时更新标签
• 定期巡检：检查适配器、熔接点、接地可靠性

随着5G承载网、数据中心、FTTH接入网等应用场景的持续扩展，ODF正朝着更高端口密度、更灵活模块化、更完善光纤管理、更便捷操作维护的方向发展。选择符合YD/T 778-2025等行业标准、具备模块化设计和高密度端口的高品质ODF，是构建高效可靠光通信基础设施的关键一步。

九、常见问题（选型与供货答疑）

光纤配线架能按机柜和容量定制吗？

能。ODF 机架式与壁挂式配线架可按安装高度（U 数）、配线容量（芯数）、适配器接口（SC/LC/FC/ST）以及进出缆方式组织定制加工。请提供机柜尺寸、所需芯数与接口类型。

询价光纤配线架需要提供哪些信息？

建议提供五项：一是安装方式（机架式/壁挂式）与 U 数；二是配线容量与接口类型；三是进缆方向（上进/下进）与出缆方式；四是数量；五是是否需配跳线、尾纤与适配器一并供货。

光纤配线架依据什么标准？随货能提供哪些资料？

依据 YD/T 778 组织供货。随货可提供产品合格证与出厂检验记录；结构尺寸与容量以订单确认图纸为准，若后续需要扩容，可在选型阶段一并预留盘位。

ODF、交接箱、分配箱分别用在哪一段？

按网络层级区分。ODF 通常置于机房或基站，用于光缆成端与跳线调度；交接箱多用于室外馈线段的配线与分纤；壁挂式分配箱用于楼层或末端用户接入。三段容量与接口应逐级核对，避免中间环节成为带宽瓶颈。
