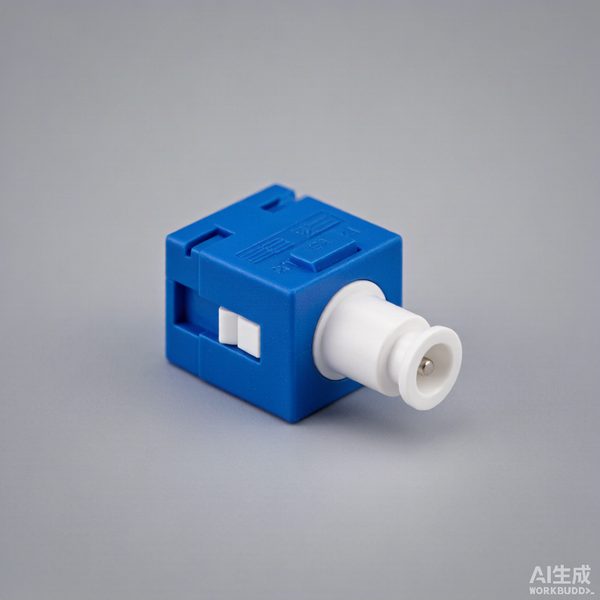

光纤适配器

光纤适配器常用型号规格速查

下表为本产品常用型号与典型规格，可直接对照选型；表中未列出的型号、芯数、截面或长度，可按技术参数定制供货。

一、产品概述

光纤适配器（Fiber Optic Adapter），又称光纤法兰（Fiber Flange）或光纤耦合器（Fiber Coupler），是实现两根光纤连接器精密对接的核心无源器件。其内部采用高精度陶瓷套管（Ceramic Sleeve），通过精密的机械对准结构，确保两根光纤的纤芯在对接时达到微米级的同轴度，从而实现光信号的高效传输。

作为光配线架（ODF）、光纤配线箱、测试仪表等设备中的关键组件，光纤适配器的性能直接决定了光纤链路的连接质量。高品质的光纤适配器需具备低插入损耗（≤0.2dB）、高重复插拔性能（≥1000次）、优异的机械稳定性等核心指标，确保在长期使用和多次插拔后仍能保持稳定的光学性能。

从LC、SC、FC、ST等全系列接口类型，到单模与多模的适配选择，再到PC/UPC/APC三种端面工艺的兼容，光纤适配器已广泛应用于数据中心、光纤到户（FTTH）、5G承载网、工业控制、测试测量等场景，是构建现代光通信基础设施的"精密对接枢纽"。

二、核心结构与工作原理

1. 内部结构解析

光纤适配器主要由以下核心部件组成：

• 陶瓷套管（Ceramic Sleeve）：采用氧化锆（ZrO₂）陶瓷材料，内径精度达±0.5μm，是实现光纤纤芯精密对准的核心部件
• 金属/塑料外壳：提供机械保护和安装固定，金属外壳（如磷青铜、不锈钢）耐用性更高，塑料外壳（如ABS、PBT）成本更低
• 弹簧结构：提供适当的接触压力，确保光纤连接器端面紧密贴合
• 防尘盖：未使用时保护陶瓷套管内部免受灰尘污染

2. 工作原理

光纤适配器的工作原理基于"精密机械对准"：

1.

插入阶段：两根光纤连接器分别插入适配器两端，连接器的陶瓷插芯进入适配器内部的陶瓷套管

2.

对准阶段：陶瓷套管的内径与陶瓷插芯的外径精密配合（间隙<1μm），确保两根光纤的纤芯达到微米级同轴度

3.

接触阶段：在弹簧压力下，两根光纤的端面紧密贴合，形成物理接触（Physical Contact），光信号以最小损耗从一根光纤传输到另一根光纤

关键参数：

• 纤芯对准精度：<1μm（单模）/ <3μm（多模）
• 端面接触压力：5-10N，确保物理接触但不损伤端面
• 插入力：≤50N，便于操作
• 拔出力：≥20N，确保连接稳固

三、接口类型与适配方案

光纤适配器涵盖LC、SC、FC、ST等全系列接口类型，每种接口类型对应不同的物理尺寸、锁紧方式和应用场景。

1. LC适配器

技术特点：

• 接口尺寸：适配1.25mm陶瓷插芯，外形尺寸小巧
• 锁紧方式：模块化插孔闩锁（RJ-45风格），插拔便捷
• 端口密度：在1U配线架中可容纳多达96个LC适配器端口，是SC的2倍密度
• 端面兼容：支持PC/UPC/APC三种端面工艺
• 光纤类型：单模（OS2）/多模（OM3/OM4/OM5）

典型应用：数据中心高密度布线、SFP/SFP+/QSFP光模块配线、光纤配线架（ODF）、企业网骨干。

选型要点：

• 单工 vs 双工：单工适配器用于单根光纤连接，双工适配器用于两根光纤并行连接（如千兆/万兆以太网）
• 法兰式 vs 卡接式：法兰式适配器通过螺丝固定在配线架上，卡接式适配器直接卡入配线架面板
• 颜色标识：蓝色（UPC单模）、绿色（APC单模）、米色/灰色（多模）

2. SC适配器

技术特点：

• 接口尺寸：适配2.5mm陶瓷插芯，方形外壳设计
• 锁紧方式：推拉式自锁结构，插拔力适中，不易松动
• 端口密度：在1U配线架中可容纳多达48个SC适配器端口
• 端面兼容：支持PC/UPC/APC三种端面工艺
• 光纤类型：单模（OS2）/多模（OM1/OM2/OM3/OM4）

典型应用：光纤到户（FTTH）、PON网络、企业网水平布线、光传输设备、CATV网络。

选型要点：

• 单工 vs 双工：FTTH场景多用单工适配器，企业网场景可用双工适配器
• 法兰式 vs 卡接式：ODF配线架多用法兰式，光纤配线箱多用卡接式
• 防尘设计：选择带内置防尘门的适配器，有效阻挡灰尘进入陶瓷套管

3. FC适配器

技术特点：

• 接口尺寸：适配2.5mm陶瓷插芯，圆形金属外壳
• 锁紧方式：螺纹旋紧式，连接最稳固
• 端口密度：在1U配线架中可容纳多达36个FC适配器端口
• 端面兼容：主要为PC/APC工艺
• 光纤类型：以单模为主

典型应用：光时域反射仪（OTDR）测试、工业控制网络、户外基站、高精度测量设备、CATV长距传输。

选型要点：

• 螺纹材质：选择磷青铜或不锈钢螺纹，耐腐蚀、耐磨损
• 防尘设计：FC适配器多为开放式设计，需配备防尘帽
• 宽温适配：工业场景选择-40℃至+85℃宽温适配器

4. ST适配器

技术特点：

• 接口尺寸：适配2.5mm陶瓷插芯，圆形金属外壳
• 锁紧方式：卡口式旋转锁紧，半圈旋转即可完成连接
• 端口密度：在1U配线架中可容纳多达36个ST适配器端口
• 端面兼容：主要为PC工艺
• 光纤类型：单模/多模均有

典型应用：企业网早期布线、工业以太网、安防监控系统、校园网骨干、军事通信。

选型要点：

• 卡口寿命：选择卡口寿命≥500次的适配器，确保长期可靠性
• 金属外壳：选择磷青铜或不锈钢外壳，机械强度高
• 兼容性：ST适配器与FC适配器外形相似但锁紧方式不同，不可混用

5. 接口类型对比总结

四、陶瓷套管技术深度解析

陶瓷套管是光纤适配器的核心部件，其精度和材质直接决定了适配器的光学性能和机械寿命。

1. 陶瓷材料选择

目前主流的陶瓷套管材料包括：

• 氧化锆陶瓷（ZrO₂）：硬度高（莫氏硬度8.5）、耐磨性好、热膨胀系数低，是目前应用最广泛的陶瓷套管材料
• 氧化铝陶瓷（Al₂O₃）：成本较低，但硬度和耐磨性略逊于氧化锆
• 磷青铜套管：成本最低，但精度和寿命远不如陶瓷，仅用于低端产品

高品质适配器均采用氧化锆陶瓷套管，其内径精度达±0.5μm，确保单模光纤纤芯对准误差<1μm。

2. 陶瓷套管精度要求

3. 陶瓷套管加工工艺

高品质陶瓷套管需经过以下精密加工工艺：

1.

粉末成型：采用等静压成型工艺，确保陶瓷坯体密度均匀

2.

高温烧结：在1400-1600℃高温下烧结，使陶瓷达到最终硬度和尺寸

3.

精密研磨：采用金刚石研磨工艺，确保内径精度和表面光洁度

4.

超声波清洗：去除研磨残留颗粒，确保套管内部洁净

5.

端面抛光：套管两端面抛光，减少插入时的摩擦阻力

五、关键技术指标与测试方法

1. 插入损耗（Insertion Loss，IL）

插入损耗是指光信号通过适配器后功率的减少量，单位为dB，数值越低越好。

影响因素：

• 纤芯对准误差：陶瓷套管内径精度、插芯外径公差
• 端面质量：连接器端面研磨工艺、清洁度
• 接触压力：弹簧压力是否适中，确保物理接触

测试方法：

• 采用IEC 61300-3-4标准，使用稳定光源和光功率计进行双向测试
• 高品质适配器典型值≤0.15dB，行业标准要求≤0.2dB

2. 重复插拔性能

重复插拔性能是指适配器在多次插拔后插入损耗的变化量，是衡量适配器机械寿命的核心指标。

测试方法：

• 采用IEC 61300-2-1标准，进行1000次插拔测试
• 高品质适配器插拔1000次后，插入损耗变化≤0.2dB
• FC/ST螺纹/卡口式适配器因锁紧结构特点，重复插拔次数略低（≥500次）

3. 端面接触性能

端面接触性能是指适配器确保两根光纤连接器端面紧密贴合的能力。

测试方法：

• 采用IEC 61300-3-35标准，使用光纤显微镜观察端面接触情况
• 优质适配器应确保纤芯区100%物理接触，无空气间隙

4. 机械稳定性

机械稳定性是指适配器在振动、冲击、温度变化等环境条件下的性能保持能力。

测试方法：

• 振动测试：采用IEC 61300-2-4标准，10-55Hz频率范围，插入损耗变化≤0.1dB
• 冲击测试：采用IEC 61300-2-5标准，100g加速度，插入损耗变化≤0.1dB
• 温度循环：采用IEC 61300-2-22标准，-40℃至+75℃循环，插入损耗变化≤0.2dB

六、单模与多模适配方案

1. 单模适配器

单模适配器适配9μm纤芯的单模光纤连接器，对纤芯对准精度要求极高。

技术特点：

• 陶瓷套管内径：125.5±0.5μm，适配2.5mm或1.25mm陶瓷插芯
• 纤芯对准精度：<1μm
• 插入损耗：≤0.2dB
• 回波损耗：≥50dB（UPC）/ ≥60dB（APC）
• 外观颜色：蓝色（UPC）/ 绿色（APC）

典型应用：城域网、骨干网、5G承载网、FTTH、数据中心互联（DCI）。

选型要点：

• UPC vs APC：UPC适配器（蓝色）用于通用单模场景，APC适配器（绿色）用于对回波损耗要求高的场景（如CATV、PON）
• 不可混用：UPC与APC适配器严禁对接，否则会导致端面损伤和极高损耗

2. 多模适配器

多模适配器适配50μm或62.5μm纤芯的多模光纤连接器，对纤芯对准精度要求相对较低。

技术特点：

• 陶瓷套管内径：126.0±1.0μm，适配2.5mm或1.25mm陶瓷插芯
• 纤芯对准精度：<3μm
• 插入损耗：≤0.2dB
• 外观颜色：米色（OM1/OM2）/ 黑色（OM3/OM4）/ 紫色（OM5）

典型应用：数据中心机架内互联、企业网水平布线、局域网骨干、存储网络（SAN）。

选型要点：

• OM3/OM4适配：选择黑色适配器，适配50μm纤芯的OM3/OM4多模连接器
• OM5适配：选择紫色适配器，适配宽带多模光纤

3. 单模 vs 多模适配对比

七、应用场景深度解析

1. 光纤配线架（ODF）

光纤配线架是光纤适配器最大的应用场景，主要用于数据中心、运营商机房、企业网机房等场所的光纤配线管理。

典型部署：

[外部光缆] → [ODF配线架] → [适配器面板] → [光纤跳线] → [光设备]

选型建议：

• 高密度部署：选择LC双工适配器，1U可容纳96端口，节省机架空间
• 通用场景：选择SC单工适配器，1U可容纳48端口，操作便捷
• 测试端口：选择FC适配器，螺纹锁紧确保测试连接稳固

2. 光纤配线箱/光纤终端盒

光纤配线箱主要用于FTTH入户段、企业网水平布线等场景，适配器多为卡接式安装。

典型部署：

• FTTH场景：SC-APC适配器（绿色），连接入户光缆与ONT
• 企业网场景：LC-UPC适配器（蓝色），连接水平光缆与交换机

选型要点：

• 防尘设计：选择带内置防尘门的适配器，有效阻挡灰尘
• 卡接寿命：选择卡接寿命≥500次的适配器，确保长期可靠性
• 标识清晰：适配器面板应有清晰的端口编号和类型标识

3. 测试仪表

光时域反射仪（OTDR）、光谱分析仪、光功率计等测试设备对适配器精度要求最高。

典型应用：

• OTDR测试：FC-APC适配器，回波损耗≥60dB，避免测试盲区
• 实验室测量：LC-UPC适配器，插入损耗≤0.15dB，确保测量精度
• 设备校准：采用参考级适配器，插入损耗≤0.1dB

选型要点：

• 精度等级：选择参考级适配器，插入损耗≤0.1dB，回波损耗≥55dB
• 端面工艺：测试场景优先选择APC适配器，回波损耗更高
• 耐用性：选择陶瓷套管+金属外壳，确保长期插拔性能

4. 工业控制与安防监控

工业以太网、安防监控等场景对适配器的机械强度、环境适应性有特殊要求。

选型建议：

• 振动环境：FC螺纹锁紧适配器，确保连接稳固
• 户外场景：选择IP67防护等级的防水适配器
• 高温环境：选择-40℃至+85℃宽温适配器

八、选型与维护最佳实践

1. 选型 Checklist

• 接口类型：LC（高密度）/ SC（通用）/ FC（高稳定）/ ST（快速部署）
• 端面工艺：UPC（通用）/ APC（高回损、长距）
• 光纤类型：单模（长距）/ 多模（短距）
• 安装方式：法兰式（配线架）/ 卡接式（配线箱）
• 性能指标：插入损耗≤0.2dB，重复插拔≥1000次
• 防护等级：室内（IP20）/ 户外（IP67）

2. 维护规范

• 防尘保护：未使用的适配器必须佩戴防尘帽或关闭内置防尘门
• 端面清洁：使用专用光纤清洁笔清洁适配器内部陶瓷套管
• 插拔操作：握住连接器本体插拔，禁止拉扯线缆
• 定期检测：使用光纤显微镜定期检查适配器内部陶瓷套管，发现污染及时清洁

3. 常见故障排查

九、总结

光纤适配器作为光通信系统中的"精密对接枢纽"，其性能直接决定了光纤链路的连接质量。从LC、SC、FC、ST等全系列接口类型，到高精度氧化锆陶瓷套管，再到单模与多模的适配选择，每一个技术细节都关乎光信号传输的稳定性与可靠性。

核心选型要点总结：

• 接口类型：根据端口密度、操作便捷性、锁紧方式需求选择LC/SC/FC/ST
• 端面工艺：通用场景选UPC（蓝色），高回损场景选APC（绿色）
• 光纤类型：长距传输选单模，短距互联选多模
• 陶瓷套管：选择氧化锆陶瓷，内径精度±0.5μm（单模）/ ±1.0μm（多模）
• 性能指标：插入损耗≤0.2dB，重复插拔≥1000次

维护核心原则：

• 防尘第一：未使用时必须佩戴防尘帽或关闭防尘门
• 清洁规范：使用专用清洁工具，禁止用嘴吹或手触摸
• 定期检测：使用光纤显微镜检查套管内部，发现污染及时清洁

随着数据中心高密度布线、5G承载网、FTTH等应用场景的持续扩展，光纤适配器正朝着更高密度、更低损耗、更长寿命、更强环境适应性的方向发展。选择高品质、全系列适配的光纤适配器，是构建稳定可靠光通信基础设施的关键一步。

十、常见问题（选型与供货答疑）

光纤适配器能按接口组合定制吗？

能。SC、LC、FC、ST 法兰盘可提供同型（如 SC-SC）与混合型（如 SC-FC）组合，并可选方形、矩形或长耳朵安装方式以及金属、塑料材质。请提供两端接口与安装方式。

询价光纤适配器需要提供哪些信息？

建议提供五项：一是两端接口类型；二是单模或多模（对应不同颜色标识）；三是安装方式与外壳材质；四是数量；五是是否需与配线架、面板或交接箱配套核对安装孔位。

光纤适配器依据什么标准？随货能提供哪些资料？

依据 IEC 61754 系列接口尺寸要求组织供货。随货可提供产品合格证与出厂检验记录；需要与跳线、配线架成套配套时，可协助核对接口类型与安装尺寸。

适配器的插入损耗和互换性该怎么要求？

按订单口径核对。适配器的插入损耗与互换性依据 IEC 61754 系列接口要求检验，具体指标以到货批次的出厂测试数据为准。若项目对损耗有明确限值，请在下单时注明，我们按约定的指标口径供货；需要第三方检测时可协助送检。
