矿用光缆常用型号规格速查
下表为本产品常用型号与典型规格，可直接对照选型；表中未列出的型号、芯数、截面或长度，可按技术参数定制供货。
| 常用型号 | 典型规格 | 执行标准 |
|---|---|---|
| MGTSV、MGXTSV、MGTS33、MGTS53、MGXTW、MGFTY | 4/8/12/24/48/72/96/144 芯 | MT 818、MT 386、G.652D |
矿用光缆技术详解：型号规格、应用场景与选型指南
一、产品概述
矿用光缆是专为煤矿、金属矿等各类矿山通信网络设计的光传输产品，执行GB/T 28518-2012国家标准及MT 818-2010、MT 386行业标准，必须通过MA（矿用产品安全标志）认证方可下井使用。
产品采用松套管填充式结构，内置磷化钢丝或芳纶加强件，外覆阻燃聚氯乙烯（PVC）或聚乙烯（PE）护套，具备阻燃抗静电、全截面阻水、抗机械冲击、耐环境老化等核心特性，适用于井下通信系统、视频监控系统、瓦斯监测系统、人员定位系统及自动化控制系统的数据传输。
二、型号命名规则
|
代号 |
含义 |
|---|---|
|
M |
煤矿用 |
|
G |
光缆 |
|
T |
填充式（缆芯填充阻水油膏） |
|
S |
钢带铠装 |
|
V |
阻燃聚氯乙烯（PVC）护套 |
|
Y |
聚乙烯（PE）护套 |
|
X |
中心束管式结构 |
|
W |
夹带平行钢丝（抗拉） |
|
J |
非金属加强芯（芳纶/FRP） |
|
F |
非金属阻燃光缆 |
|
33 |
双层镀锌钢丝铠装 |
|
53 |
双层涂塑钢带铠装 |
三、各型号详细规格与用途
1. MGTSV — 标准型矿用阻燃通信光缆
全称：煤矿用阻燃通信光缆（松套层绞式/中心束管式）

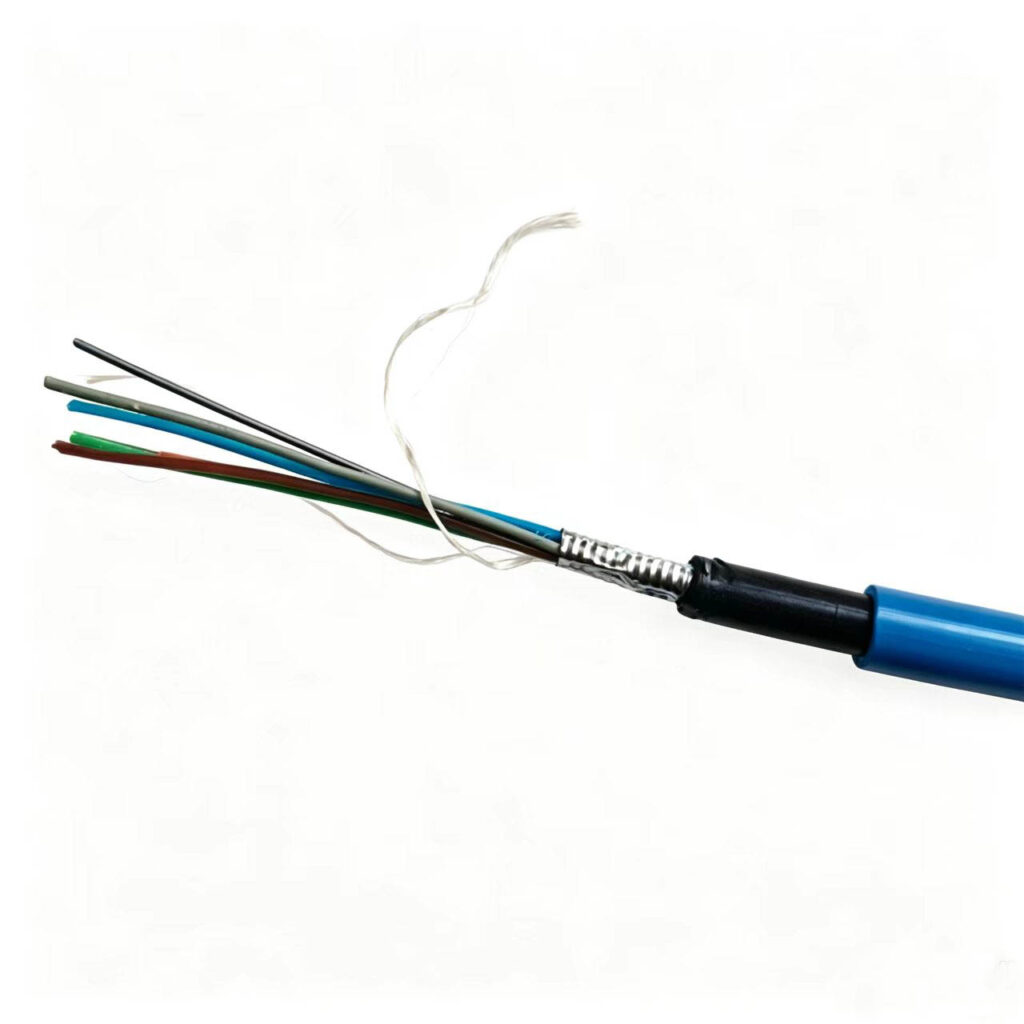

结构：光纤 → 松套管（填充阻水油膏）→ 中心加强件（磷化钢丝）→ 双面涂塑钢带（PSP）纵包 → PE内护套 → 蓝色阻燃PVC外护套
规格范围：
- 中心束管式（2~12芯）：外径11.4mm，重量190kg/km，最小弯曲半径静态120mm/动态240mm，拉伸力短期1500N/长期600N，压扁性能1000N/100mm
- 层绞式（2~144芯）：
- 2~30芯：外径12.7mm，重量180kg/km，弯曲半径静态160mm/动态320mm
- 32~60芯：外径13.9mm，重量240kg/km，弯曲半径静态170mm/动态340mm
- 62~72芯：外径15.1mm，重量286kg/km，弯曲半径静态190mm/动态380mm
- 74~96芯：外径15.1mm，重量242kg/km
- 98~120芯：外径17.2mm，重量280kg/km
- 122~144芯：外径19.0mm，重量320kg/km
适用场景：主运输巷、固定监控点主干链路、井下通信环网、视频监控、瓦斯监测、人员定位及PLC控制
特点：施工成熟、抗侧压强、全截面阻水，是煤矿井下最常用的基础型号
2. MGXTSV — 移动型矿用光缆
全称：煤矿用中心束管式钢丝铠装阻燃光缆
结构：光纤 → 松套管（填充阻水油膏）→ 芳纶加强件 → 钢带铠装 → 阻燃PVC护套
规格范围：
- 芯数：2~48芯
- 重量：约152~190kg/km
- 允许拉伸力：长期600N/短期1500N
- 允许压扁力：长期300N/短期1000N
- 弯曲半径：静态10D/动态20D
适用场景：采煤机、掘进机随动5G基站、工作面移动链路、采掘面附近移动设备临时布线
特点：重量轻、柔韧性好、抗扭转、耐反复弯折，适合频繁拖拽
3. MGTS33 — 双层钢丝铠装光缆
全称：煤矿用松套层绞式双层钢丝铠装阻燃光缆
结构：光纤 → 松套管 → 中心磷化钢丝加强芯 → 内护套 → 双层镀锌钢丝铠装 → 阻燃PE护套
规格范围：
- 芯数：12~48芯
- 抗拉强度：≥6000N（中心磷化钢丝加强芯抗拉强度≥1500N）
- 抗侧压：≥2000N/10cm
- 弯曲半径：静态12.5D/动态25D
适用场景：立井提升通道、高落差区域、大巷矿车频繁区域、大型矿5G主干环网
特点：抗拉强度极高、抗冲击极强、防鼠咬，适用于强机械应力环境
4. MGXTW — 中心管式矿用阻燃光缆
全称：煤矿用中心管式钢带铠装阻燃光缆
结构：松套管（填充阻水油膏）→ 双面涂塑钢带（PSP）纵包 → 两根平行钢丝 → 阻燃PE护套
规格范围：
- 芯数：2~48芯
- 重量：约152kg/km
- 允许拉伸力：长期2600N/短期1500N
- 允许压扁力：长期300N/短期1000N
- 弯曲半径：静态10D/动态20D
适用场景：管道敷设、架空敷设、综合监控系统、瓦斯抽放站联网
特点：兼具柔韧与阻燃稳定性，接续方便，外径小、重量轻
5. MGTS53 — 双层钢带铠装光缆
全称：煤矿用松套层绞式双层涂塑钢带铠装阻燃光缆
结构：金属加强芯 → 松套管 → 双面涂塑钢带内护套 → 双面涂塑钢带外护套 → 阻燃护套（内外层间有阻水材料）
规格范围：
- 芯数：2~96芯
- 重量：约152kg/km
- 允许拉伸力：长期1000N/短期3000N
- 允许压扁力：长期1000N/短期3000N
- 弯曲半径：静态12.5D/动态25D
适用场景：需高抗侧压及防水场景、直埋敷设、潮湿巷道主干线
特点：抗侧压能力最强，双层钢带提供全方位机械保护
6. MGFJS — 非金属阻燃光缆
全称：煤矿用松套层绞式非金属阻燃光缆
结构：非金属加强芯（FRP）→ 松套管 → 芳纶加强元件 → 涂塑钢带纵包 → 低烟无卤护套
规格范围：
- 芯数：2~24芯
- MGFJS-2Xn：重量93kg/km，允许拉伸力长期130N/短期440N，允许压扁力长期300N/短期1000N
- MGFJS-24Xn：重量270kg/km，允许拉伸力长期270N/短期1320N
- 弯曲半径：静态10D/动态20D
适用场景：需非金属加强及阻燃场景、防爆要求极高区域、无电磁干扰需求环境
特点：无金属构件，彻底消除电火花风险，适用于高瓦斯矿井
7. MGFTY — 非金属松套层绞式光缆
全称：煤矿用松套层绞式非金属阻燃光缆
结构：非金属中心加强芯 → 松套管 → 阻燃PE护套
规格范围：
- 芯数：2~6芯
- 重量：约161kg/km
- 允许拉伸力：长期600N/短期1500N
- 允许压扁力：长期300N/短期1000N
- 弯曲半径：静态10D/动态20D
适用场景：需阻燃、阻水及柔软性场景、短距离分支链路
特点：柔软轻便，施工便捷
8. MGJS — 煤矿用监测光缆
全称：煤矿用监测光缆（紧套光纤型）
结构：Φ600μm阻燃紧套光纤 → 不锈钢软管 → 芳纶加强 → 低烟无卤护套
规格范围：
- 型号：MGJS-ZX-2Xn
- 直径：4.5±0.2mm
- 重量：38kg/km
- 允许拉伸力：长期100N/短期200N
- 允许压扁力：长期100N/短期500N
- 弯曲半径：动态20D/静态10D
适用场景：瓦斯传感器、温度传感器、压力传感器等监测设备信号传输
特点：直径小、重量轻、柔软度高，适合传感器密集布线
四、关键技术参数
|
性能指标 |
技术要求 |
|---|---|
|
光纤类型 |
单模（G.652D/G.655）或多模（50/125μm、62.5/125μm、OM3/OM4） |
|
单模衰减（20℃） |
≤0.36dB/km@1310nm；≤0.22dB/km@1550nm |
|
多模衰减（20℃） |
≤3.0dB/km@850nm；≤1.0dB/km@1300nm |
|
多模带宽（Class A） |
≥500MHz·km@850nm；≥1000MHz·km@1300nm |
|
工作温度 |
-40℃ ~ +70℃（MGJS为-20℃ ~ +60℃） | |
|
敷设温度 |
≥ -10℃ |
|
最小弯曲半径 |
静态10D~15D；动态20D~30D（D为光缆外径） |
|
阻燃性能 |
氧指数≥34%，离火自熄≤10秒，符合GB/T 18380 A类成束阻燃 |
|
抗静电性能 |
表面电阻率≤1×10⁸Ω·m（护套掺导电炭黑） |
|
执行标准 |
GB/T 28518-2012、MT 818-2010、MT 386 |
|
传输速率 |
支持25G/100G高速传输 |
五、快速选型指南
|
巷道工况 |
推荐型号 |
|---|---|
|
主运输巷、固定监控点主干 |
MGTSV（层绞式） |
|
采掘面移动设备、随动基站 |
MGXTSV |
|
立井、斜井、高落差区域 |
MGTS33 |
|
管道/架空敷设、综合监控 |
MGXTW |
|
高抗侧压、直埋潮湿环境 |
MGTS53 |
|
高瓦斯矿井、防爆要求极高 |
MGFJS |
|
短距离分支、柔软布线 |
MGFTY |
|
传感器密集监测布线 |
MGJS |
六、施工与维护要点
- MA认证核查：所有下井光缆必须持有有效的矿用产品安全标志证书，采购时索取加盖公章的MA证书扫描件及同型号第三方检测报告
- 弯曲半径控制：敷设时使用专用导向轮，静态弯曲半径≥10倍外径，动态弯曲半径≥20倍外径，避免光纤微弯损耗
- 接头防护：潮湿环境接头选用MA认证防爆光缆接线盒，做好防水密封处理
- 间距要求：与动力电缆分开吊挂，平行间距≥30cm，避免机械损伤
- 标识管理：光缆外皮应有激光打印的MA编号、生产日期、米标标识，便于现场追溯
- 定期巡检：检查护套磨损、铠装层完整性及接头密封性，建议维护周期≤6个月
七、安全认证要求
所有矿用光缆必须：
- 通过国家矿用产品安全标志认证（MA认证）
- 符合GB/T 28518-2012国家标准及MT 818-2010、MT 386行业标准
- 满足GB/T 18380.33-2022 A类成束阻燃试验要求
- 护套表面电阻率≤1×10⁸Ω·m，防止静电积聚产生电火花
️ 重要提示：普通室外光缆（如GYXTW、GYTA等）一律不能代替矿用光缆下井，必须使用带有MA标志的专用矿用型号。金矿、铁矿等其他矿山虽无独立标准，但均参照煤矿用光缆标准执行。
八、常见问题（选型与供货答疑）
矿用光缆能按芯数和阻燃要求定制吗？
能。MGTSV、MGXTSV、MGTS33、MGTS53、MGXTW、MGFTY 等型号可按光纤芯数、阻燃护套材质与加强结构组织定制加工。请提供芯数、敷设方式（井下巷道/立井/地面）与阻燃要求。
询价矿用光缆需要提供哪些信息？
建议提供五项：一是型号与光纤芯数；二是敷设方式与所需拉力；三是阻燃与护套要求；四是需求长度；五是是否需要煤安（MA）标志证书随货。
矿用光缆依据什么标准？随货能提供哪些质量文件？
依据 MT 818、MT 386 组织供货，光纤性能符合 G.652D 要求。随货可提供产品合格证与出厂检测报告；煤安（MA）标志证书可随货提供或协助办理，具体归属以随货资料为准。
井下用矿用光缆和普通光缆有什么区别？
差别在阻燃与安全要求。矿井属于易燃易爆环境，矿用光缆按 MT 818 等标准组织，护套为阻燃结构，并须取得煤安认证方可下井；普通光缆未按煤矿安全要求验证，不得用于井下。选型时应按巷道条件与认证要求确定型号。
