同轴电缆常用型号规格速查

下表为本产品常用型号与典型规格，可直接对照选型；表中未列出的型号、芯数、截面或长度，可按技术参数定制供货。

常用型号	典型规格	执行标准
SYV-75-5、SYWV-75-5/-75-7/-75-9、SYWLY-75-9/-75-12、RG58、RG11、RG174	75Ω；单芯 / 多芯	GB/T 14864

同轴电缆是高频信号传输的"专业通道"，采用铜导体、绝缘层、金属屏蔽层和外护套四层同心结构，具有优良的屏蔽性能和抗干扰能力。其屏蔽效能可达40~90dB，广泛应用于广播电视、通信基站、安防监控、射频传输等领域。

本文将从同轴电缆的结构原理、实心与发泡绝缘的技术差异、型号命名规则（含SYWLY等铝管系列）、50Ω与75Ω两大体系、关键技术参数及选型应用六个维度，深度剖析同轴电缆的技术体系。

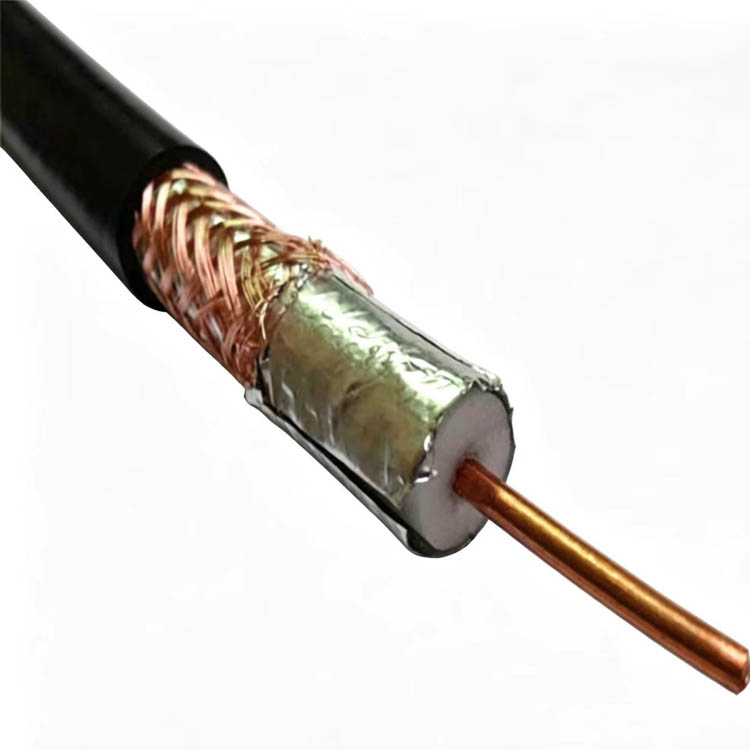

一、同轴电缆结构原理：四层同心结构的信号保护艺术

同轴电缆的核心结构由内到外分为四层，每一层都承担着特定的功能。

1. 内导体（中心铜导体）

内导体是信号传输的核心通道，通常采用以下结构：

导体类型	结构	技术特点	适用场景
单股铜线	单根实心铜线	直流电阻低，机械强度高	短距离、固定敷设
多股绞合铜线	7股或更多铜丝绞合	柔软性好，抗弯曲疲劳	移动设备、频繁弯曲
铜包钢	钢芯外镀铜	抗拉强度高，成本低	长距离架空
镀锡铜	铜线外镀锡	抗氧化，焊接性好	高温环境、精密连接
镀银铜	铜线外镀银	高频趋肤效应下导电性优	高频、微波传输

导体直径规格（常见AWG标准）：

AWG	直径(mm)	截面积(mm²)	典型应用
18	1.02	0.82	长距离干线、低损耗
20	0.81	0.52	中等距离传输
22	0.64	0.32	标准视频监控
24	0.51	0.20	短距离、室内布线
26	0.40	0.13	极短距离、设备内部

2. 绝缘层（介电层）

绝缘层是同轴电缆的"技术核心"，决定了电缆的特性阻抗、传输衰减和高频性能。根据绝缘材料的不同，主要分为实心绝缘和发泡绝缘两大类。

3. 屏蔽层（外导体）

屏蔽层是同轴电缆的"电磁防护罩"，通常采用以下结构：

屏蔽类型	结构	屏蔽效能	适用场景
单层编织	铜丝单层编织，覆盖率60~70%	40~60dB	一般干扰环境
双层编织	铜丝双层编织，覆盖率90%以上	60~80dB	复杂电磁环境
铝箔+编织	铝箔100%覆盖+编织网	70~90dB	高干扰环境、精密传输
铝管外导体	无缝铝管，厚度≥0.35mm	90dB以上	CATV干线、高屏蔽要求
四层屏蔽	铝箔+编织+铝箔+编织	90dB以上	军工、航天、精密仪器

编织密度计算公式：

编织密度 = (编织股数 × 每股丝数 × 丝径) / (π × 电缆外径) × 100%

编织密度越高，屏蔽效能越好，但成本也相应增加。

4. 外护套（保护层）

外护套是电缆的"防护外衣"，常见材料包括：

护套材料	技术特点	适用场景
PVC（聚氯乙烯）	阻燃、柔韧、成本低	室内布线、一般环境
PE（聚乙烯）	防潮、耐候、耐磨	户外直埋、架空
LSZH（低烟无卤）	燃烧时无卤酸气体、烟密度低	人员密集场所、地铁、隧道
PUR（聚氨酯）	耐油、耐磨、耐低温	工业环境、移动设备
PTFE（聚四氟乙烯）	耐高温、低损耗、化学稳定	航空航天、高温环境

二、实心绝缘 vs 发泡绝缘：技术差异深度对比

实心绝缘和发泡绝缘是同轴电缆的两大技术路线，它们在介电性能、传输衰减、机械强度和应用场景上存在显著差异。

1. 实心绝缘同轴电缆

实心绝缘采用实心聚乙烯（PE）或聚氯乙烯（PVC）作为绝缘材料，是最传统的同轴电缆结构。

技术特点：

参数	数值/特点	技术说明
介电常数	2.2~2.3（PE）	较高，导致信号传播速度较慢
传播速度	66%~69%光速	信号在电缆中的传播速度
衰减特性	较高	相同频率下衰减比发泡绝缘大20%~30%
机械强度	高	实心结构抗压、抗弯曲性能好
成本	较低	材料成本低，生产工艺简单
温度稳定性	较好	实心结构温度变化时性能稳定

2. 发泡绝缘同轴电缆

发泡绝缘采用物理发泡或化学发泡工艺，在聚乙烯中形成均匀的气泡结构，降低介电常数，提升高频性能。

技术特点：

参数	数值/特点	技术说明
介电常数	1.5~1.7（发泡PE）	较低，信号传播速度快
传播速度	78%~85%光速	比实心绝缘快15%~20%
衰减特性	较低	相同频率下衰减比实心绝缘小20%~30%
机械强度	略低	发泡结构抗压性能略弱，但现代工艺已大幅改善
成本	较高	发泡工艺复杂，设备投入大
温度稳定性	良好	现代物理发泡工艺温度稳定性优异

发泡工艺分类：

工艺类型	技术原理	气泡结构	性能特点
化学发泡	添加化学发泡剂，加热分解产生气体	气泡较大，不均匀	成本低，性能一般
物理发泡	注入氮气等惰性气体，在熔融PE中形成微气泡	气泡细小均匀，闭孔率>90%	性能优异，成本高
皮-泡-皮结构	内外层为实心PE，中间为发泡层	兼顾机械强度与低介电	综合性能最优

3. 实心 vs 发泡：性能对比总结

对比维度	实心绝缘	发泡绝缘	优势方
介电常数	2.2~2.3	1.5~1.7	发泡
传播速度	66%~69%光速	78%~85%光速	发泡
衰减（100MHz）	较高	低20%~30%	发泡
机械强度	高	略低（现代工艺已改善）	实心
成本	低	高15%~25%	实心
高频性能	一般	优异	发泡
适用频率	≤500MHz	≤3GHz	发泡
温度稳定性	好	好（物理发泡）	持平
弯曲半径	较小	略大	实心

选型建议：

短距离、低频、成本敏感：选实心绝缘
长距离、高频、性能优先：选发泡绝缘
CATV/HFC网络：必须选发泡绝缘，衰减指标直接影响信号质量
视频监控（<100米）：实心绝缘即可满足
视频监控（>100米）或高清传输：建议选发泡绝缘
通信基站、WiFi天线：必须选低损耗发泡绝缘

三、同轴电缆型号命名规则：读懂字母背后的技术密码

同轴电缆的型号由"类别代号+绝缘代号+屏蔽代号+护套代号+特性阻抗+结构尺寸"组成，每个字母都对应特定的技术含义。

国标型号命名体系

代号	含义	说明
S	射频同轴电缆	首字母固定为S
Y	聚乙烯绝缘	Y = 聚乙烯（Yi）
W	物理发泡聚乙烯绝缘	W = 物理发泡（Wu）
V	聚氯乙烯护套	V = PVC
Y	聚乙烯护套	第二个Y表示PE护套
L	铝管外导体	L = 铝（Lv），用于SYWLY系列
75	特性阻抗75Ω	视频/CATV标准阻抗
50	特性阻抗50Ω	通信/射频标准阻抗
-3/-5/-7/-9/-12	绝缘外径代号	数字越大，电缆越粗，衰减越低

型号示例：

SYV-75-5：实心PE绝缘 + PVC护套 + 75Ω + 绝缘外径4.8mm
SYWV-75-5：物理发泡PE绝缘 + PVC护套 + 75Ω + 绝缘外径4.8mm
SYWY-75-7：物理发泡PE绝缘 + PE护套 + 75Ω + 绝缘外径7.25mm
SYWLY-75-9：物理发泡PE绝缘 + 铝管外导体 + PE护套 + 75Ω + 绝缘外径9.0mm
SYWLY-75-12：物理发泡PE绝缘 + 铝管外导体 + PE护套 + 75Ω + 绝缘外径11.5mm
SYV-50-3：实心PE绝缘 + PVC护套 + 50Ω + 绝缘外径3.0mm

国标型号完整对照表

型号	绝缘类型	屏蔽结构	护套材料	特性阻抗	典型应用
SYV	实心PE	铜丝编织	PVC	50/75Ω	视频监控、射频传输
SYWV	物理发泡PE	铝箔+编织	PVC	75Ω	CATV入户线、分支线
SYWY	物理发泡PE	铝箔+编织	PE	75Ω	户外CATV、耐候要求
SYWLY	物理发泡PE	铝管外导体	PE	75Ω	CATV干线、高屏蔽要求
SFF	PTFE绝缘	铜丝编织	PVC/PE	50Ω	高频设备、航空航天

美标型号（RG系列）

型号	特性阻抗	导体	绝缘	屏蔽	典型应用
RG58	50Ω	单股20AWG	实心PE	单层编织	无线电、测试仪器
RG59	75Ω	单股22AWG	实心PE	单层编织	闭路电视、短距离CATV
RG6	75Ω	单股18AWG	发泡PE	铝箔+编织	卫星电视、数字CATV
RG11	75Ω	单股14AWG	发泡PE	铝箔+编织	长距离CATV干线
RG174	50Ω	7股26AWG	实心PE	单层编织	设备内部、跳线
RG213	50Ω	单股12AWG	实心PE	双层编织	通信基站、大功率射频
RG223	50Ω	双芯20AWG	实心PE	双层编织	复杂电磁环境
RG316	50Ω	7股30AWG	PTFE	单层镀银编织	高温环境、航空航天
RG402	50Ω	单股19AWG	PTFE	铜管外导体	半刚性、微波传输

RG58技术参数（50Ω实心PE）：

内导体：19×0.18mm镀锡铜绞线（20AWG）
绝缘外径：2.95mm（实心PE）
屏蔽：镀锡铜编织，覆盖率95%
护套外径：4.95mm（PVC）
特性阻抗：50±3Ω
电容：101pF/m
传播速度：66%
衰减：100MHz时16.1dB/100m，1000MHz时70.5dB/100m

低损耗系列（LMR系列）

LMR（Low Loss Microwave Radio）系列是Times Microwave公司开发的低损耗同轴电缆，采用发泡PE绝缘和双层屏蔽结构，衰减远低于RG系列。

型号	特性阻抗	导体直径	电缆外径	衰减(dB/100ft, 400MHz)	替代RG型号
LMR100	50Ω	0.51mm	2.7mm	12.5	RG174
LMR200	50Ω	0.81mm	5.0mm	6.5	RG58
LMR400	50Ω	1.27mm	10.3mm	3.9	RG213
LMR600	50Ω	2.17mm	15.0mm	2.5	RG11
LMR900	50Ω	3.20mm	22.0mm	1.7	超大口径

LMR系列技术优势：

采用物理发泡PE绝缘，介电常数1.5，衰减比RG系列低40%~50%
双层屏蔽（铝箔100% + 编织网90%），屏蔽效能>90dB
外护套采用黑色PE，耐候性好，适用于户外直埋
弯曲半径小（LMR400弯曲半径25mm），安装便利

日标型号（D-FB系列）

型号	特性阻抗	绝缘类型	电缆外径	典型应用
3D-FB	50Ω	发泡PE	5.4mm	基站天线馈线
5D-FB	50Ω	发泡PE	7.5mm	中距离射频传输
8D-FB	50Ω	发泡PE	10.5mm	长距离干线
10D-FB	50Ω	发泡PE	13.0mm	大功率传输

3D-FB技术参数（对应国标SYWV-50-3）：

内导体直径：1.07mm（裸铜或铜包钢）
绝缘层：3.0mm发泡聚乙烯
屏蔽层：粘合铝箔+镀锡铜编织网（覆盖率85%）
外护套：5.4mm PVC或PE
电容：81-82pF/m
传播速度：81%
衰减：100MHz时10.4dB/100m，900MHz时31.6dB/100m

四、SYWLY铝管系列：CATV干线的"屏蔽王者"

SYWLY系列是同轴电缆中的"高端产品线"，采用铝管外导体替代传统的铜丝编织屏蔽，屏蔽效能可达90dB以上，是CATV干线传输的首选。

SYWLY型号命名解析

SYWLY-75-X 每个字母的含义：

字母	含义	技术说明
S	射频同轴电缆	首字母固定
Y	聚乙烯绝缘	绝缘材料为PE
W	物理发泡	采用氮气物理发泡工艺
L	铝管外导体	无缝铝管，厚度≥0.35mm（-7/-9）或≥0.55mm（-12）
Y	聚乙烯护套	外护套为PE，耐候性好
75	特性阻抗75Ω	CATV标准阻抗
-7/-9/-12/-13	绝缘外径代号	数字越大，电缆越粗，衰减越低

SYWLY系列完整规格

型号	内导体直径(mm)	绝缘外径(mm)	铝管厚度(mm)	护套外径(mm)	衰减(dB/100m, 1000MHz)	环路电阻(Ω/km)
SYWLY-75-7	1.66	7.25	≥0.35	10.6	≤11.9	≤10.7
SYWLY-75-9	2.15	9.00	≥0.35	12.6	≤9.5	≤7.1
SYWLY-75-12	2.77	11.50	≥0.55	15.4	≤8.5	≤5.9
SYWLY-75-13	3.15	13.03	≥0.55	16.5	≤8.0	≤5.0

SYWLY-75-12详细技术参数（依据SJ/T 11138标准）：

测试项目	测试条件	技术要求
缆芯介电强度	40~60Hz, 1min	≥1.6kV
绝缘电阻	500V DC, 20℃	≥5000MΩ·km
护套介电强度（浸水）	40~60Hz	≥3.0kV
护套介电强度（火花）	40~60Hz	≥5.0kV
特性阻抗	200MHz	75±2.0Ω
衰减常数	5MHz	≤0.6dB/100m
衰减常数	50MHz	≤1.7dB/100m
衰减常数	200MHz	≤3.5dB/100m
衰减常数	550MHz	≤6.0dB/100m
衰减常数	800MHz	≤7.4dB/100m
衰减常数	1000MHz	≤8.5dB/100m
回波损耗	300MHz及以下	≥22dB
回波损耗	300MHz以上	≥20dB
屏蔽衰减	5~800MHz	≥100dB

SYWLY vs SYWV：屏蔽结构对比

对比维度	SYWV（编织屏蔽）	SYWLY（铝管屏蔽）	优势方
屏蔽结构	铝箔+铜丝编织	无缝铝管	SYWLY
屏蔽效能	70~90dB

五、常见问题（选型与供货答疑）

同轴电缆能按阻抗和端头定制吗？

能。SYV-75-5、SYWV-75-5/-75-7/-75-9、SYWLY-75-9/-75-12、RG58、RG11、RG174 等型号可按长度、编织密度与护套材质组织定制加工，端头可预装 BNC、N、F、SMA 等接头做成成品线。

询价同轴电缆需要提供哪些信息？

建议提供五项：一是型号与特性阻抗（50Ω 或 75Ω）；二是单根长度与数量；三是端头形式（散缆或成品接头）及接头型号；四是使用环境（室内/室外/移动敷设）；五是交货地与期望交期。

同轴电缆依据什么标准？随货能提供哪些质量文件？

依据 GB/T 14864 组织供货。随货可提供产品合格证与出厂检测报告，含导体直流电阻、特性阻抗、衰减与屏蔽衰减等指标；项目需要第三方检测时可协助送检。

50Ω 和 75Ω 同轴电缆能互换使用吗？

不能互换。50Ω 多用于通信与射频设备，75Ω 多用于视频传输与 2M 数字接口；两者标称阻抗不同，混用会产生反射与驻波，导致信号劣化。选型应以设备接口的标称阻抗为准，同时保证接头阻抗与电缆一致。

需要同轴电缆的报价或样品？

把技术参数、数量和使用工况发给我们，我们能按图按样定制加工，并提供选型建议。
