光电复合电缆常用型号规格速查
下表为本产品常用型号与典型规格，可直接对照选型；表中未列出的型号、芯数、截面或长度，可按技术参数定制供货。
| 常用型号 | 典型规格 | 执行标准 |
|---|---|---|
| OPLC、OPC-4F、MGTSV-OPC | 2×1.5mm²+4 芯 / 3×25+1×16+光缆 | G.652D、G.657、YD/T 1258 |
光电复合线技术详解：型号规格、应用场景与选型指南
一、产品概述
光电复合线（又称光电混合缆）是将光纤单元与电力输配电线集成在同一根线缆中的新型复合线缆，集光纤通信与电力传输功能于一体，有效解决了通信设备远端供电和信号传输的双重需求，大幅降低布线成本，提高系统集成度。
产品采用高纯度二氧化硅光纤（G.657.A2抗弯曲单模或G.652D标准单模）+ 无氧铜/镀锡铜导体，外覆阻燃PVC、LSZH（低烟无卤）或PE护套，具备长距供电、超大带宽、抗电磁干扰、外径小重量轻等核心特性，适用于园区网络、5G基站、视频监控、智能电网、海上风电等各类场景。
二、型号命名规则
|
代号 |
含义 |
|---|---|
|
OPC |
光电复合缆（Optical Power Composite） |
|
OPLC |
光纤复合低压电缆（Optical Fiber Composite Low-voltage Cable） |
|
G. |
光缆结构（GY=通信用室外光缆） |
|
F |
光纤单元 |
|
T |
填充式（阻水油膏填充） |
|
S |
钢带铠装 |
|
Y |
聚乙烯（PE）护套 |
|
V |
聚氯乙烯（PVC）护套 |
|
W |
夹带平行钢丝（抗拉） |
|
J |
非金属加强芯（芳纶/FRP） |
|
B1/B2 |
阻燃等级（B1级适用于地铁/数据中心） |
|
V1.0/V1.5/V2.0 |
成端接口版本（V1.0光电分离，V2.0光电合一） |
三、各型号详细规格与用途
1. 室内扁平光电复合缆 — 末端设备供电与接入
全称：室内扁平结构光电复合缆（PoF供电型）
结构：G.657.A2抗弯曲单模光纤（1芯）+ 裸铜导体（7股绞合，红蓝双色区分正负极）+ PVC绝缘 + 芳纶纱加强 + PVC外护套
规格范围：
- 高规格：外径2.2×5.3mm，额定60V/2A，铜芯直径1.17mm（7×0.39mm），1000m/盘
- 中规格：外径Φ4.3mm，额定56V/2.3A，铜芯直径0.93mm（7×0.31mm），1000m/盘
- 低规格：外径1.8×4.2mm，额定56V/0.5A，铜芯直径0.48mm（7×0.16mm），500m/盘
- 光纤衰减：1310nm≤0.37dB/km，1550nm≤0.23dB/km
- 最小弯曲半径：静态42mm / 动态84mm
适用场景：酒店客房面板ONU、宿舍Wi-Fi AP、办公室桌面接入、智能家居末端设备
特点：业界最轻最细，外径仅1.8~5.3mm，可沿踢脚线或吊顶隐蔽敷设；配合光电配线单元（单端口最大90W输出）实现800米远距离供电覆盖
2. OPC-4F+2×1.0 — 标准型光电复合缆

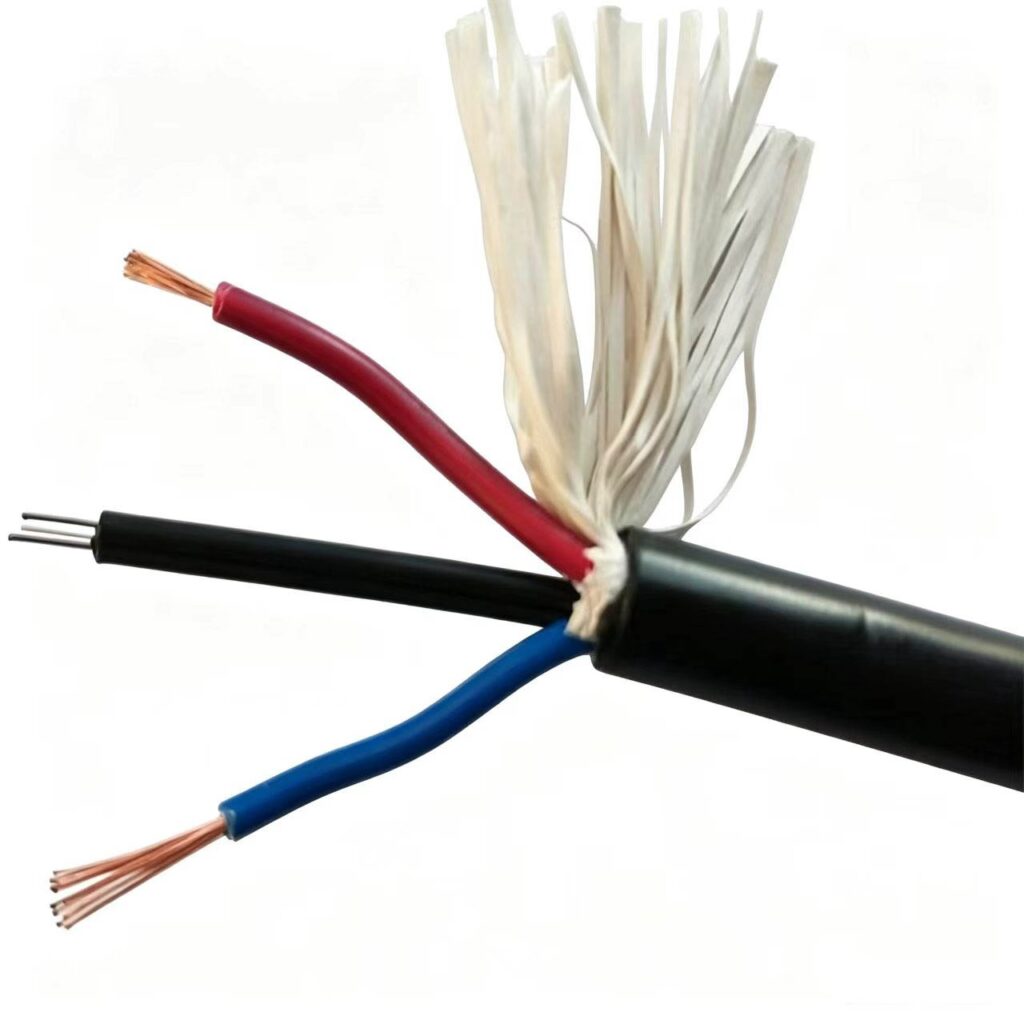

全称：4芯单模光纤+2×1.0mm²铜导体光电复合缆
结构：4芯G.652D单模光纤（松套管填充阻水油膏）+ 2×1.0mm²无氧铜导体（XLPE绝缘）+ 金属屏蔽隔离层 + 芳纶加强 + LSZH/PVC护套
规格范围：
- 光纤芯数：2/4/8/12芯可选
- 导体规格：2×0.75mm²、2×1.0mm²、2×1.5mm²、2×2.5mm²
- 外径：约8.5~12mm（随芯数变化）
- 重量：约80~150kg/km
- 额定电压：0.6/1kV
- 绝缘电阻：≥200MΩ·km
- 光纤衰减：≤0.35dB/km@1310nm
适用场景：园区监控摄像头、5G小基站（AAU）、智慧工厂设备联网、轨道交通轨旁设备
特点：光电单元间设金属屏蔽层，有效隔离电磁干扰（EMI），在强电设备密集环境下监控画面稳定不花屏
3. OPLC-3×25+1×16+4F — 智能电网光纤复合低压电缆
全称：光纤复合低压电力电缆（OPLC）
结构：4芯G.652单模光纤（内置螺旋缓冲层）+ 3×25mm²+1×16mm²铜导体（XLPE绝缘）+ 半导电屏蔽层 + 阻水层 + 钢带铠装 + PE护套
规格范围：
- 光纤芯数：4/8/12芯
- 导体规格：3×25+1×16、3×35+1×16、3×50+1×25等
- 额定电压：0.6/1kV（低压配电）
- 光纤衰减：≤0.2dB/km
- 抗拉强度：≥2000N
- 压扁性能：1000N/10cm无光纤中断
- 低温弯曲：-40℃绕棒无裂纹
适用场景：智能电网配电终端（DTU/FTU）、光伏电站汇流箱至逆变器段、配网自动化故障定位
特点：通过光纤传感+OTDR实现线路故障10毫秒内快速定位与隔离，恢复时间减少60%以上；10年使用周期内综合成本比传统方案低25%
4. MGTSV-OPC — 矿用光电复合缆
全称：煤矿用松套层绞式光电复合阻燃缆
结构：4芯单模光纤（松套管）+ 3×2.5mm²铜导体 + 半导电屏蔽层 + 镀锌钢丝铠装 + 阻燃PVC护套
规格范围：
- 型号示例：MYPTJ-3.6/6型（3×25+1×16+4F光纤）
- 额定电压：3.6/6kV
- 光纤芯数：4/8芯
- 抗拉强度：可承受采煤机频繁拖曳与岩石刮擦
- 必须通过MA煤矿安全标志认证
适用场景：矿山井下综合监控、智能化综采工作面设备供电与数据回传
特点：半导电屏蔽层+钢丝铠装双重防护，耐受井下潮湿、高瓦斯、强机械应力环境
5. 海底光电复合缆 — 海洋工程专用
全称：高压海底光电复合缆
结构：铜导体（35kV及以上）+ 松套层绞光纤（12~48芯）+ 铅合金护套 + 双层钢丝铠装 + PE外护套
规格范围：
- 电压等级：35kV~110kV
- 光纤芯数：12~48芯
- 耐水压：≥3MPa（水深可达2000米）
- 工作温度：-55℃~+90℃
- 设计寿命：30年
- 通过IEC 62895标准认证
适用场景：海上风电升压站至风机塔筒段、海上平台远程传感与动力接入、跨海通信工程
特点：双层钢丝铠装抵御海底洋流冲刷与渔船拖网损伤，铅合金护套提供全截面防水密封
6. B1级阻燃光电复合缆 — 高安全等级场所
全称：B1级低烟无卤阻燃光电复合缆
结构：4~12芯单模光纤 + 2×1.0mm²铜导体 + 金属屏蔽层 + 双护套（内层LSZH+外层陶瓷化硅橡胶）
规格范围：
- 阻燃等级：GB 31247-2014 B1级（最严苛燃烧试验）
- 产烟毒性指数：≤2.0
- 烟气密度（Dsmax）：≤15
- 光纤芯数：4/8/12芯
- 导体规格：2×0.75~2×2.5mm²
适用场景：地铁隧道、医院手术室、数据中心、高层建筑等对生命安全要求极高的场所
特点：燃烧时产烟量极低、毒性极小，为人员疏散争取宝贵时间
7. 超柔型光电复合缆 — 移动设备专用
全称：超柔性反复弯折光电复合缆
结构：4芯单模光纤（独立螺旋缓冲层）+ 2×0.75mm²铜导体 + 芳纶纱加强 + TPU护套
规格范围：
- 外径：仅4.8mm（4芯+2×0.75mm²结构）
- 最小弯曲半径：低至4D（约19mm）
- 反复弯折寿命：≥10万次，光纤损耗变化＜0.05dB
- 抗拉强度：≥3000N（拖曳型）
适用场景：AGV物流小车、工业机器人关节布线、移动基站拉远单元（RRU）连接
特点：TPU护套耐磨抗撕裂，芳纶加强提供高抗拉强度，适合频繁拖拽与弯折场景
四、关键技术参数
|
性能指标 |
技术要求 |
|---|---|
|
光纤类型 |
G.657.A2（抗弯曲单模）、G.652D（标准单模）、OM3/OM4（多模） |
|
光纤衰减 |
≤0.35dB/km@1310nm；≤0.23dB/km@1550nm（单模） |
|
导体材质 |
无氧铜、镀锡铜（20AWG~22AWG或0.5~35mm²） |
|
额定电压 |
室内PoF：48~60V DC；OPLC：0.6/1kV；矿用：3.6/6kV；海底：35~110kV |
|
绝缘电阻 |
≥200MΩ·km |
|
工作温度 |
-40℃~+70℃（部分产品-55℃~+90℃） | |
|
最小弯曲半径 |
静态≥10D；动态≥20D（超柔型低至4D） |
|
抗拉强度 |
室内型≥150N；拖曳型≥3000N；海底型≥6000N |
|
压扁性能 |
1000N/10cm无光纤中断 |
|
阻燃等级 |
IEC 60332-1（常规）；GB 31247 B1级（高安全场所） |
|
传输距离 |
光纤：≥20km（单模）；供电：室内PoF达800m，PoE++达300m，OPLC达数公里 |
|
执行标准 |
YD/T 1258.8-2024、T/DZJN 448-2025、GB/T 32346-2015、IEC 60794 |
五、快速选型指南
|
应用场景 |
推荐型号 |
|---|---|
|
酒店/宿舍/办公室末端接入 |
室内扁平光电复合缆（高规格60V/2A） |
|
园区监控/5G小基站 |
OPC-4F+2×1.0（标准型） |
|
智能电网/光伏电站 |
OPLC-3×25+1×16+4F |
|
矿山井下 |
MGTSV-OPC（需MA认证） |
|
海上风电/跨海工程 |
海底光电复合缆（35kV+双层钢丝铠装） |
|
地铁/医院/数据中心 |
B1级阻燃光电复合缆 |
|
AGV/机器人/移动设备 |
超柔型光电复合缆（TPU护套） |
|
长距PoE++供电（300m+） |
华为光电混合缆V2.0（光电合一接口） |
六、施工与维护要点
- 带电作业警示：光电复合缆内含弱电甚至直流强电，施工人员必须同时具备光缆与电力线缆作业意识，严禁在通电状态下随意剪断
- 弯曲半径控制：虽采用抗弯曲光纤（G.657.A2），转弯处仍需保持静态≥10D、动态≥20D，铜线折不断但玻璃光纤会断
- 屏蔽层接地：金属屏蔽层采用单端接地（仅机房侧接地），防止地环流造成信号干扰
- 严禁随意接头：线路中间尽量一根线走到底，接头过多会导致铜线电阻急剧增加、远端电压衰减
- 防雷与接地：供电端必须有可靠接地保护，防止雷击浪涌顺着铜线损坏两端设备
- 户外防盗：光电复合缆含铜线，户外铺设需选带铠装防鼠咬型号，并做好隐蔽防盗措施
- 远程运维：配合管理平台可远程监测远端设备线路和供电状态，断联时快速定位是断电还是断网
七、成本效益分析
光电复合缆呈现**"初期投入高、综合成本低"**的特征：
|
对比维度 |
光电复合缆方案 |
传统双缆方案 |
|---|---|---|
|
缆材单价 |
比Cat6A网线贵约40% |
光纤+电源线分开采购 |
|
布线工作量 |
减少50%以上（一次穿管） |
两次穿管，占用双倍桥架空间 |
|
施工周期 |
缩短20%~50% |
较长 |
|
综合建设成本 |
降低20%~40% |
基准 |
|
故障排查时间 |
缩短60%~80% |
较长 |
|
运维成本 |
节省25% |
基准 |
典型案例：某智慧园区200个监控摄像头项目，总成本从50万元降至35万元；农村全光网覆盖户均部署成本降低50%，投资回报周期缩短至3年。
八、技术演进与未来趋势
光电复合缆经历了三代技术迭代：
- 第一代（2000~2010）：光纤与电缆简单捆绑，无物理隔离，电磁干扰严重，户外寿命仅3~5年
- 第二代（2010~2018）：层绞式结构优化，金属屏蔽隔离，氟塑料护套耐温-60℃~200℃，寿命延长至15年以上
- 第三代（2018至今）：内置分布式光纤传感系统，实时监测温度/应变/振动；V2.0光电合一接口使端口密度翻倍、熔接效率提高60%；智能监测实现光功率/电压/电流三参数同步，故障定位精度达米级
未来方向：超导技术（输电损耗从5%降至0.1%）、生物基环保材料（碳排放降低60%）、量子通信集成（量子密钥分发通道）。据预测，到2030年全球光电复合缆市场规模将突破200亿美元。
️ 重要提示：普通光缆或电力电缆不能代替光电复合缆使用，必须选用通过相应认证（如MA矿用认证、B1阻燃认证、IEC海底认证）的专用型号。成端接口需与配套设备匹配（V1.0光电分离需占用光口+电口，V2.0光电合一仅占一个混合接口）。
九、常见问题（选型与供货答疑）
光电复合电缆能按光纤芯数和电单元规格定制吗？
能。OPLC、OPC-4F、MGTSV-OPC 可按光纤芯数（如 4F、12F、24F）、电单元芯数×截面、外护套材质与结构组织定制加工。请提供光纤芯数、电单元规格与敷设方式。
询价光电复合电缆需要提供哪些信息？
建议提供五项：一是型号与光纤芯数；二是电单元芯数×截面与电压等级；三是敷设方式（架空/管道/直埋）及所需拉力要求；四是需求长度；五是交货地与期望交期。
光电复合电缆依据什么标准？随货能提供哪些质量文件？
光纤部分依据 G.652D、G.657 与 YD/T 1258 组织供货。随货可提供产品合格证与出厂检测报告，含光纤衰减、几何参数以及电单元导体电阻、绝缘耐压等指标。
光电复合电缆和光缆加电缆分别敷设相比有什么优势？
主要优势是合并敷设。一根缆同时承载电能与光信号，可减少通道占用与两次施工，降低架空线路的杆塔荷载和接头数量，适用于基站、配电网以及矿区等既要供电又要通信的场景。需要扩容时也可按同一路径追加缆线。
