OTDB子架系列

OTDB子架系列常用型号规格速查

下表为本产品常用型号与典型规格，可直接对照选型；表中未列出的型号、芯数、截面或长度，可按技术参数定制供货。

一、产品概述

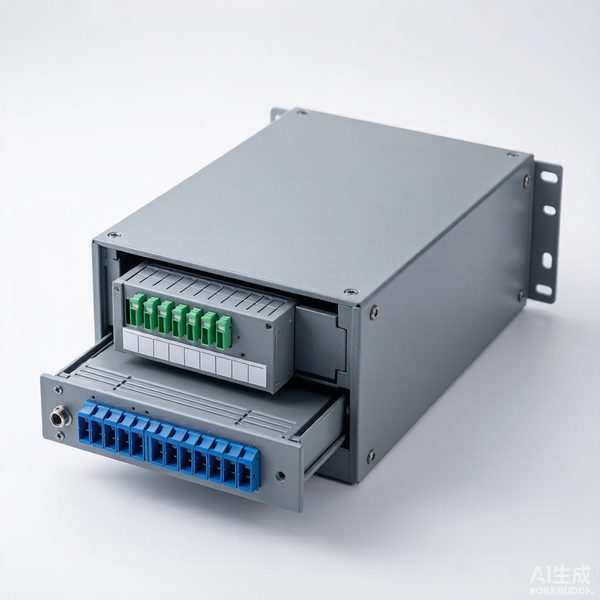

OTDB光纤分配子架是光分配架（ODF）的核心组成单元，采用抽屉式结构设计，内置熔接盘和适配器面板，是大型通信机房光纤网络建设中的关键配线设备。作为ODF机架内的"功能模块"，OTDB子架承担着光缆成端、光纤熔接、跳线调度、端口配线等核心功能。

高品质OTDB子架需具备抽屉式推拉结构、内置翻板式熔接盘、集成适配器面板、灵活光纤调度能力、19英寸标准化尺寸、便捷扩容设计等核心特性，满足通信机房、数据中心、骨干节点等场景的高密度光纤管理需求。

二、核心结构与工作原理

1. 内部结构解析

OTDB光纤分配子架主要由以下核心部件组成：

• 抽屉式框架：采用高强度冷轧钢板或铝合金材质，表面静电喷塑处理，配备导轨和锁紧装置，支持平滑推拉操作
• 熔接盘：内置翻板式或层叠式熔接盘，用于光缆纤芯与尾纤的熔接，熔接点卡入保护卡槽
• 适配器面板：集成LC/SC/FC/ST等多种光纤连接器适配器，形成标准化接口
• 光纤收容区：盘绕余留光纤和跳线，确保曲率半径≥30mm（内控标准40mm）
• 理线装置：包括过线环、理线槽、扎线柱等，实现跳线有序管理
• 接地装置：金属子架需可靠接地，防止静电和雷击危害

2. 工作原理

OTDB子架的工作原理基于"光缆成端+抽屉式调度"：

1.

光缆引入阶段：光缆从子架底部或顶部引入，通过加强芯固定座进行机械固定

2.

光纤熔接阶段：光缆纤芯与尾纤在内置熔接盘内熔接，熔接点卡入保护卡槽

3.

适配器端接阶段：尾纤另一端插入集成适配器面板，形成标准化接口

4.

抽屉调度阶段：通过抽屉式推拉操作，实现跳线连接和光路调度

5.

光纤管理阶段：余留光纤和跳线有序盘绕在收容区内，避免弯折和挤压

三、抽屉式结构与操作便捷性

1. 抽屉式设计优势

抽屉式结构是OTDB子架的核心特征，具有以下优势：

• 前后分离操作：抽屉拉出后，正面进行跳线插拔，背面进行熔接操作，互不干扰
• 空间利用率高：抽屉式结构充分利用机架深度空间，比固定式面板节省30%以上空间
• 维护便捷：故障子架可单独抽出更换，不影响其他子架正常运行
• 操作舒适：抽屉拉出后，熔接盘和适配器面板处于最佳操作高度，降低施工难度

2. 导轨与锁紧系统

• 导轨类型：采用三节滚珠导轨或滑轨，承重≥20kg，推拉顺滑无卡顿
• 锁紧装置：配备弹簧锁或螺丝锁，确保抽屉在推入位置时固定牢固
• 限位设计：抽屉拉出至最大行程时自动限位，防止意外脱落
• 防误操作：部分型号配备钥匙锁或密码锁，防止未经授权的操作

3. 标准化尺寸规范

OTDB子架严格遵循19英寸标准机架规范：

• 宽度：19英寸（482.6mm），安装孔距465mm
• 高度：常见1U/2U/3U/4U规格（1U=44.45mm）
• 深度：根据机架深度选择，常见300mm/400mm/500mm
• 承载能力：满载重量≥30kg，确保结构稳固

四、内置熔接盘与适配器面板集成

1. 熔接盘设计

内置熔接盘是OTDB子架的核心功能部件，常见设计包括：

• 翻板式熔接盘：熔接盘可翻转≥90°，便于查看和维护熔接点，是主流设计方案
• 层叠式熔接盘：多个熔接盘依次叠加，容量大，适合大芯数光缆
• 模块化熔接盘：熔接盘可单独抽出，满足离架或在架操作使用

熔接盘容量规格：

2. 适配器面板集成

集成适配器面板是OTDB子架的另一核心部件：

• 接口类型：支持LC/SC/FC/ST/MPO等多种光纤连接器
• 安装方式：卡扣式或螺丝固定，便于更换和维护
• 端口密度：1U子架可容纳24-48口（LC双工），2U子架可容纳48-96口
• 防尘设计：配备防尘帽或防尘门，防止灰尘污染端面

3. 熔接与端接工艺要求

• 熔接衰耗：单模光纤≤0.05dB，多模光纤≤0.1dB
• 插入损耗：适配器≤0.2dB（单模），≤0.3dB（多模）
• 回波损耗：PC型≥50dB，UPC型≥55dB，APC型≥65dB
• 光纤曲率半径：≥30mm（内控标准40mm），避免弯折产生附加衰耗

五、光纤调度灵活性与扩容设计

1. 光纤调度功能

OTDB子架具备灵活的光纤调度能力：

• 跳线管理：通过过线环、理线槽、扎线柱等装置，实现跳线分层、分束、有序布放
• 标识系统：每根光纤、每个端口有清晰标识，便于维护和故障排查
• 弯曲保护：光纤转弯处设置弯曲保护器，确保最小弯曲半径符合要求
• 冗余预留：收容区预留足够空间，为未来扩容和重新熔接提供操作余地

2. 扩容设计优势

• 模块化扩展：同一ODF机架内可安装多个OTDB子架，根据需求灵活增减
• 容量叠加：每个子架容量独立，多个子架叠加可实现大容量光纤管理
• 接口混装：同一机架内可混装不同接口类型的子架，满足多样化需求
• 未来兼容：子架设计预留升级空间，支持未来新技术和新接口的适配

3. 扩容容量规划

六、产品类型与适用场景

1. 按高度规格分类

• 1U子架：容量12-48芯，适合小型接入点和空间受限场景
• 2U子架：容量24-96芯，适合中型机房和汇聚节点
• 3U子架：容量48-144芯，适合大型机房和核心节点
• 4U及以上子架：容量96-288芯，适合超大型机房和骨干节点

2. 按接口类型分类

• LC子架：高密度LC双工接口，适合数据中心和5G前传
• SC子架：通用SC接口，适合通信机房和PON网络
• FC子架：抗震FC接口，适合传输设备和老机房改造
• 混合接口子架：同一子架内混装多种接口类型，适合多样化需求

3. 按应用场景分类

• 通信机房子架：标准19英寸尺寸，适配LC/SC/FC接口，满足传输设备接入需求
• 数据中心子架：高密度LC双工或MPO预端接，支持前后维护，适合服务器机柜配线
• 骨干节点子架：大容量设计，配备完善光纤管理功能，适合长途光缆成端
• 工业级子架：加强抗震、防尘、防潮设计，适合电力、铁路、矿山等工业场景

七、选型指南与最佳实践

1. 选型 Checklist

• 容量需求：根据现有光纤数量及未来扩展需求，预留30%以上冗余
• 接口类型：根据设备端口类型选择LC/SC/FC/ST适配器
• 高度规格：根据端口密度需求选择1U/2U/3U/4U规格
• 导轨质量：选择三节滚珠导轨，承重≥20kg，推拉顺滑
• 熔接盘设计：翻板式便于维护，层叠式容量大
• 接地要求：金属子架需可靠接地，防止静电和雷击
• 防火等级：外壳材料需达到UL94-V0阻燃等级

2. 常见误区规避

• 误区1：只看子架数量——子架数量多但光纤管理混乱，后期维护成本极高
• 误区2：忽略曲率半径——余纤盘绕半径不足30mm，长期运行产生附加衰耗
• 误区3：混用接口类型——同一机架混装不同接口子架时，需确保跳线长度和类型匹配
• 误区4：忽略接地——金属子架未接地，静电积累可能损坏设备光模块
• 误区5：忽略扩容空间——满载部署无预留空间，未来扩容需更换整机

3. 安装与维护规范

• 子架安装：使用M6螺丝固定，确保子架水平、稳固，前后留足操作空间
• 光缆引入：从子架底部或顶部引入，加强芯固定牢固，光缆护套夹紧可靠
• 熔接操作：按标准流程剥纤、清洁、切割、熔接，熔接点衰耗≤0.05dB
• 跳线布放：跳线分层布放，使用理线槽和扎线柱固定，避免交叉和挤压
• 标识管理：每根光纤、每个端口粘贴标签，标注对端位置和纤芯序号
• 定期巡检：每季度检查一次适配器端面、熔接点衰耗、接地可靠性

八、总结

OTDB光纤分配子架作为ODF机架内的"功能模块"，其性能直接决定了光纤调度的灵活性和网络运维的效率。从抽屉式推拉结构、内置翻板式熔接盘，到集成适配器面板和灵活光纤调度能力，每一个技术细节都关乎光路调度的便捷性和长期可靠性。

核心选型要点总结：

• 容量规划：根据实际需求预留30%以上冗余，常见12-288芯
• 接口类型：LC高密度、SC通用、FC抗震、MPO超高密度
• 高度规格：1U/2U/3U/4U，根据端口密度选择
• 光纤管理：曲率半径≥30mm（内控40mm），跳线有序布放
• 抽屉设计：三节滚珠导轨、锁紧装置、限位设计
• 接地可靠：金属子架需可靠接地，防止静电和雷击

维护核心原则：

• 端面清洁：每次插拔前清洁适配器端面
• 规范布放：跳线弯曲半径≥40mm，避免直角弯折
• 标识更新：光纤调度后及时更新标签
• 定期巡检：检查适配器、熔接点、接地可靠性

随着5G承载网、数据中心、FTTH接入网等应用场景的持续扩展，OTDB子架正朝着更高端口密度、更灵活抽屉设计、更完善光纤管理、更便捷操作维护的方向发展。选择符合YD/T 778-2025等行业标准、具备抽屉式结构和模块化设计的高品质OTDB子架，是构建高效可靠光通信基础设施的关键一步。

九、常见问题（选型与供货答疑）

OTDB 光纤配线子架能按机柜尺寸定制吗？

能。子架高度（U 数）、配线容量、适配器接口类型及安装孔位可按所用 ODF 机柜的规格定制。请提供机柜品牌型号、所需 U 数与配线芯数，核对后给出配套方案与交期。

询价 OTDB 子架需要提供哪些信息？

建议提供五项：一是子架 U 数与配线芯数容量；二是适配器接口类型（SC/LC/FC/ST）；三是配套机柜型号或安装尺寸；四是数量与交货地；五是是否需与跳线、尾纤配套供货。信息完整可一次性给出含税单价。

OTDB 子架依据什么标准？随货能提供哪些文件？

子架按企业标准组织供货，结构尺寸与配线容量以订单确认图纸为准。随货可提供产品合格证与出厂检验记录；与 ODF 机柜配套时，可协助核对接口兼容性与安装孔位。

OTDB 子架能与站内其他 ODN 产品配套供货吗？

可以。子架可与光纤配线架（ODF）、光缆接续盒、壁挂式分配箱以及光纤跳线、适配器一并配套供货，接口类型与容量按同一工程口径统一核对，减少现场二次匹配与改造。
