壁挂式光纤分配箱系列常用型号规格速查
下表为本产品常用型号与典型规格，可直接对照选型；表中未列出的型号、芯数、截面或长度，可按技术参数定制供货。
| 常用型号 | 典型规格 | 执行标准 |
|---|---|---|
| 壁挂式光纤分配箱 | 12/24/48/72/96 芯 | GB/T 39564 |
一、产品概述

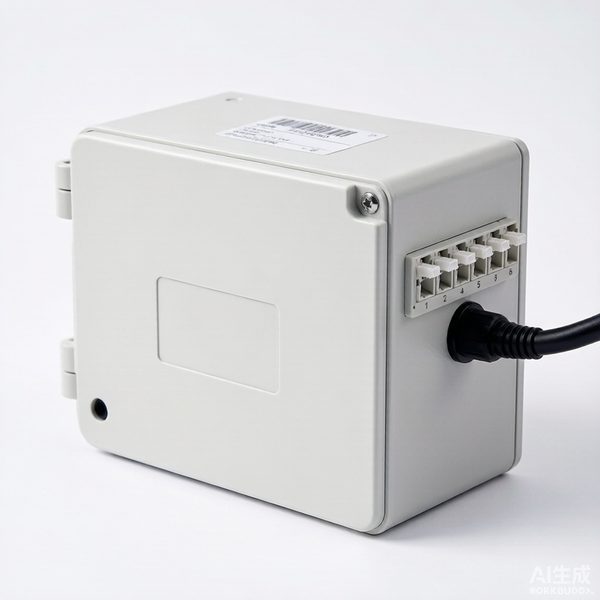

壁挂式光纤分配箱是楼宇内光纤接入和分配的核心设备，主要用于多层住宅、写字楼、商业综合体等场所的光纤入户布线，是光纤到户（FTTH）最后一公里接入的关键节点。作为光缆终端与用户终端之间的桥梁，壁挂式光纤分配箱承担光缆成端、光纤熔接、跳线调度、端口配线等核心功能，实现主干光缆与入户皮线光缆的灵活转接。
高品质壁挂式光纤分配箱需具备阻燃ABS材质、体积小巧紧凑、壁挂式安装便捷、完善光纤管理功能、美观实用设计等核心特性，满足FTTH接入网、智能楼宇、综合布线等场景的室内部署需求。
二、核心结构与工作原理
1. 内部结构解析
壁挂式光纤分配箱主要由以下核心部件组成：
- 箱体外壳：采用阻燃ABS（丙烯腈-丁二烯-苯乙烯共聚物）材质，经注塑成型，表面光滑美观，具备优异的阻燃和抗冲击性能
- 熔接盘：内置翻板式或层叠式熔接盘，用于光缆纤芯与尾纤的熔接，熔接点卡入保护卡槽
- 适配器面板：集成SC/FC/LC等多种光纤连接器适配器，形成标准化接口
- 光缆固定装置：用于固定引入光缆，确保光缆在箱内的位置稳定
- 储纤区：盘绕余留光纤和跳线，确保曲率半径≥30mm（内控标准40mm）
- 理线装置：包括过线环、理线槽、扎线柱等，实现跳线有序管理
- 门锁系统：采用卡扣式或简易锁具，便于日常维护操作
2. 工作原理
壁挂式光纤分配箱的工作原理基于"光缆成端+跳线调度"：
1.
光缆引入阶段：主干光缆或配线光缆从箱体底部或侧面引入，通过光缆固定装置进行机械固定
2.
光纤熔接阶段：光缆纤芯与尾纤在内置熔接盘内熔接，熔接点卡入保护卡槽
3.
适配器端接阶段：尾纤另一端插入适配器面板，形成标准化接口
4.
跳线调度阶段：通过光纤跳线连接适配器面板与入户皮线光缆，实现光路调度
5.
光纤管理阶段：余留光纤和跳线有序盘绕在储纤区内，避免弯折和挤压
三、阻燃ABS材质与体积小巧设计
1. 阻燃ABS材质特性
壁挂式光纤分配箱外壳采用阻燃ABS材质，具有以下核心优势：
- 阻燃性能：达到UL94-V0阻燃等级，遇火自熄，有效防止火灾蔓延
- 机械强度：抗冲击性能优异，能承受日常碰撞和轻微外力
- 绝缘性能：电气绝缘性好，防止静电积累
- 耐腐蚀性：不受酸碱腐蚀，长期室内使用不变形、不褪色
- 加工性能：注塑成型精度高，表面光滑美观，易于清洁
- 环保无毒：符合RoHS环保标准，无有害物质释放
2. 体积小巧设计
壁挂式光纤分配箱采用紧凑结构设计，体积小巧，节省安装空间：
- 常见尺寸：长×宽×厚约为300mm×200mm×80mm至450mm×300mm×120mm
- 厚度控制：箱体厚度控制在80-120mm，贴墙安装不占用过多空间
- 重量轻便：空箱重量约1-2kg，便于搬运和安装
- 空间利用：内部结构紧凑，充分利用每一寸空间，实现小体积大容量
3. 美观实用设计
- 外观设计：箱体表面采用磨砂或光滑处理，颜色多为白色或浅灰色，与室内装修风格协调
- 隐藏式走线：进线孔和出线孔设计在箱体底部或侧面，跳线不外露，美观整洁
- 透明视窗（可选）：部分型号配备透明视窗，无需开箱即可查看内部状态
- 标识区域：箱体正面预留标识区域，便于标注箱号和端口信息
四、壁挂式安装与便捷操作
1. 安装方式
壁挂式光纤分配箱采用墙面固定安装，安装方式灵活：
- 膨胀螺栓固定：使用M6或M8膨胀螺栓将箱体固定在墙面上，安装牢固
- 安装高度：箱体底部距地面高度宜为1.2m-1.8m，便于操作和维护
- 安装间距：箱体前后操作距离≥0.5m，顶部净空≥0.2m
- 墙面要求：安装墙面应平整坚固，承重能力≥10kg
2. 进线方式
- 底部进线：光缆从箱体底部引入，适合楼道垂直布线
- 侧面进线：光缆从箱体侧面引入，适合墙面水平布线
- 顶部进线：光缆从箱体顶部引入，适合天花板走线
- 多孔设计：箱体配备多个进线孔，支持多方向光缆引入
3. 操作便捷性
- 箱门开启：箱门开启角度≥90°，便于内部操作
- 熔接盘翻转：熔接盘可翻转≥90°，便于查看和维护熔接点
- 适配器插拔：适配器面板位置合理，跳线插拔操作方便
- 标识清晰：端口标识清晰，便于快速定位和操作
五、光纤管理功能与容量规格
1. 光纤管理功能
壁挂式光纤分配箱具备完善的光纤管理功能：
- 熔接保护：熔接点卡入保护卡槽，防止外力损伤
- 余纤盘绕：储纤区设计合理，余纤盘绕半径≥30mm（内控40mm）
- 跳线管理：通过过线环、理线槽、扎线柱等装置，实现跳线分层、分束、有序布放
- 弯曲保护：光纤转弯处设置弯曲保护器，确保最小弯曲半径符合要求
- 标识系统：每根光纤、每个端口有清晰标识，便于维护和故障排查
2. 容量规格
壁挂式光纤分配箱容量规格多样，常见芯数包括：
|
容量规格 |
适用场景 |
典型配置 |
|---|---|---|
|
12芯 |
小型住宅单元、办公室 |
1个熔接盘，12口适配器 |
|
24芯 |
多层住宅楼层、小型写字楼 |
2个熔接盘，24口适配器 |
|
48芯 |
大型住宅楼层、中型写字楼 |
4个熔接盘，48口适配器 |
|
72芯 |
商业综合体、大型办公楼 |
6个熔接盘，72口适配器 |
|
96芯 |
超大型楼宇、数据中心接入 |
8个熔接盘，96口适配器 |
选型时需统计当前光纤接入芯数，同时预留未来网络升级、用户扩容的使用空间，建议预留30%以上冗余。
3. 接口类型
- SC接口：通用性强，适合FTTH接入网
- FC接口：抗震性能好，适合传输设备接入
- LC接口：高密度设计，适合数据中心和5G前传
- 混合接口：同一箱体内混装多种接口类型，满足多样化需求
六、适用于FTTH与智能楼宇
1. FTTH应用场景
壁挂式光纤分配箱是FTTH接入网中的关键设备：
- 楼道分光：作为楼道分光点，实现主干光缆与入户皮线光缆的转接
- 光纤入户：支持光纤到户（FTTH）最后一公里接入，实现千兆宽带入户
- 分光器安装：箱内可安装PLC分光器，实现光功率分配
- 光功率测试：预留测试端口，便于光功率测试和故障排查
2. 智能楼宇应用
- 综合布线：作为智能楼宇综合布线系统的一部分，实现光纤到桌面
- 安防监控：支持光纤传输安防监控信号，实现高清视频传输
- 楼宇自控：支持光纤传输楼宇自控信号，实现智能化管理
- 三网融合：支持电信、移动、联通三网融合，节省布线空间
3. 其他应用场景
- 住宅小区：多层住宅、高层住宅的光纤入户布线
- 写字楼：中小型写字楼的光纤接入和分配
- 商业综合体：商场、酒店的光纤布线
- 学校医院：校园网、医院网络的光纤接入
- 工业园区：厂房、仓库的光纤布线
七、选型指南与最佳实践
1. 选型 Checklist
- 材质选择：必须采用阻燃ABS材质，达到UL94-V0阻燃等级
- 容量规划：根据当前光纤数量及未来扩展需求，预留30%以上冗余
- 接口类型：根据设备端口类型选择SC/FC/LC适配器
- 安装方式：确认墙面承重能力和安装空间，选择合适尺寸
- 进线方式：根据现场布线情况选择底部、侧面或顶部进线
- 光纤管理：确认熔接盘容量、储纤区设计、理线装置是否完善
- 美观要求：选择与室内装修风格协调的颜色和外观设计
2. 常见误区规避
- 误区1：只看容量不看管理——容量大但光纤管理混乱，后期维护成本极高
- 误区2：忽略曲率半径——余纤盘绕半径不足30mm，长期运行产生附加衰耗
- 误区3：忽略阻燃性能——非阻燃材质存在火灾隐患，不符合消防规范
- 误区4：忽略扩容空间——满载部署无预留空间，未来扩容需更换整箱
- 误区5：忽略美观性——箱体外观与室内装修不协调，影响整体美观
3. 安装与维护规范
- 箱体安装：使用膨胀螺栓固定，确保箱体水平、稳固，前后留足操作空间
- 光缆引入：光缆从进线孔引入，使用光缆固定装置夹紧可靠
- 熔接操作：按标准流程剥纤、清洁、切割、熔接，熔接点衰耗≤0.05dB
- 跳线布放：跳线分层布放，使用理线槽和扎线柱固定，避免交叉和挤压
- 标识管理：每根光纤、每个端口粘贴标签，标注对端位置和纤芯序号
- 定期巡检：每半年检查一次适配器端面、熔接点衰耗、箱体密封性
八、总结
壁挂式光纤分配箱作为FTTH接入网和智能楼宇中的"室内光纤枢纽"，其性能直接决定了光纤入户的便捷性和网络运维的效率。从阻燃ABS材质、体积小巧设计，到壁挂式安装便捷和完善的纤管理功能，每一个技术细节都关乎室内部署的可靠性和美观性。
核心选型要点总结：
- 材质选择：必须采用阻燃ABS材质，达到UL94-V0阻燃等级
- 容量规划：12芯至96芯，根据实际需求预留30%以上冗余
- 接口类型：SC通用、FC抗震、LC高密度，根据设备选择
- 安装方式：壁挂式安装，底部距地面1.2m-1.8m
- 光纤管理：曲率半径≥30mm（内控40mm），跳线有序布放
- 美观实用：外观与室内装修协调，隐藏式走线设计
维护核心原则：
- 端面清洁：每次插拔前清洁适配器端面
- 规范布放：跳线弯曲半径≥40mm，避免直角弯折
- 标识更新：光纤调度后及时更新标签
- 定期巡检：检查适配器、熔接点、箱体密封性
随着FTTH接入网、智能楼宇、综合布线等应用场景的持续扩展，壁挂式光纤分配箱正朝着更高阻燃等级、更紧凑体积、更完善光纤管理、更美观实用设计的方向发展。选择符合YD/T 925、GB/T 39564.1等行业标准、具备阻燃ABS材质和便捷安装设计的高品质壁挂式光纤分配箱，是构建高效可靠室内光纤接入网络的关键一步。
九、常见问题（选型与供货答疑）
壁挂式光纤分配箱能按容量定制吗？
能。分配箱可按容量（芯数）、适配器接口（SC/LC/FC/ST）、进出缆孔位置与箱体材质（冷轧板/不锈钢/SMC）组织定制加工，并可选配带锁结构。请提供容量与安装环境。
询价壁挂式光纤分配箱需要提供哪些信息？
建议提供五项：一是容量与接口类型；二是安装环境（室内或室外、是否需要防水）；三是箱体材质与安装尺寸限制；四是数量；五是是否需配尾纤、适配器与分光器一并供货。
壁挂式光纤分配箱依据什么标准？随货能提供哪些资料？
依据 GB/T 39564 系列组织供货。随货可提供产品合格证与出厂检验记录；需要安装孔位图时可在发货前随货提供，便于现场直接定位安装。
室内和室外用的分配箱有什么差异？
主要差在防护结构与材质。室外箱需要防雨防尘结构，箱体多用不锈钢或 SMC 并配密封条，同时要考虑防虫与防潮；室内箱以冷轧板喷涂为主，侧重外观与安装便利。选型应按实际安装位置确定防护要求与材质。
