光模块

光模块常用型号规格速查

下表为本产品常用型号与典型规格，可直接对照选型；表中未列出的型号、芯数、截面或长度，可按技术参数定制供货。

一、产品概述

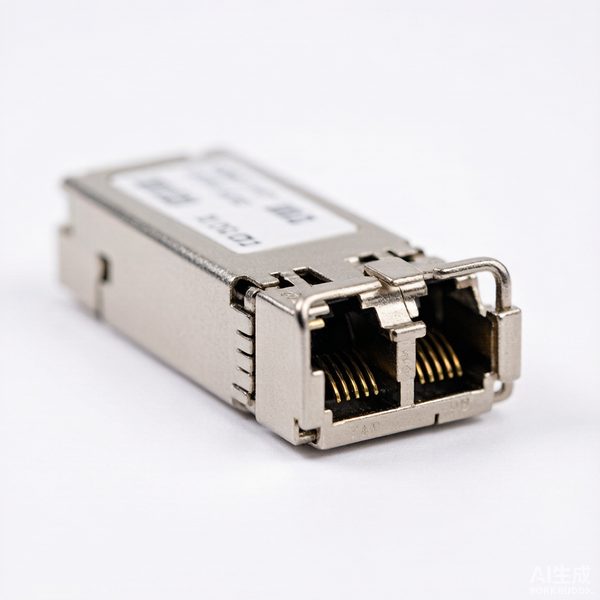

光模块（Optical Transceiver）是实现光电转换的核心光电子器件，发送端将电信号转换为光信号通过光纤传输，接收端将光信号还原为电信号，完成数据在光域与电域之间的高效转换。

作为现代光通信网络的基础单元，光模块具备热插拔特性，允许在设备不停机状态下进行插拔更换或升级，无需中断网络服务；同时集成**数字诊断监控（DDM）**功能，可实时监测工作温度、供电电压、发送/接收光功率及激光偏置电流等运行状态参数，为网络运维提供智能化支撑。

从百兆到100G乃至更高速率，从SFP到QSFP-DD、OSFP等多种封装形式，光模块已广泛应用于数据中心、城域网、5G承载网、光纤接入、工业控制等高速光互联场景，是构建当今高速信息社会的基石之一。

二、封装形式演进与技术解析

光模块的封装形式决定了模块的物理尺寸、电气接口、最高可支持的数据速率以及功耗水平。 封装技术的每一次迭代，都是对"成本、端口密度、性能"三大核心指标的平衡与突破。

1. SFP系列：单通道小型可插拔封装

SFP（Small Form-factor Pluggable，小型可插拔）是最经典且生命力最强的光模块封装之一，体积仅为早期GBIC模块的1/3左右，采用LC接口，支持热插拔。

SFP系列封装演进：

技术要点：

• SFP与SFP+物理兼容但电气接口不同：SFP模块插入SFP+端口可工作于1Gbps模式，而SFP+模块插入SFP端口会因供电电压不匹配导致硬件损坏。
• **SFP28（25G）**是单通道NRZ调制的速率极限，当单通道速率达到25Gbps以上时，NRZ调制受限于带宽和信噪比，难以继续提升。
• **SFP56（50G）**必须采用PAM4调制才能在相同物理通道内实现速率翻倍，功耗通常小于2W，在5G前传和AI推理服务器等场景具有较高的端口密度优势。

典型应用：企业网络接入层、园区骨干、服务器与交换机之间的链接、5G基站前传等。

2. QSFP系列：四通道高带宽封装

QSFP（Quad Small Form-factor Pluggable，四通道小型可插拔）的关键创新是拥有4个独立数据通道，大幅提升带宽密度。

QSFP系列封装演进：

技术要点：

• **QSFP28（100G）**采用4×25G NRZ，是NRZ技术在四通道封装上的成熟应用，也是100G数据中心的主流标准。
• **QSFP-DD（Double Density）**在QSFP28基础上将通道数从4个扩展到8个，支持400G（8×50G PAM4）和800G（8×100G PAM4），凭借与现有QSFP端口的向后兼容性，在运营商和企业升级场景中优势明显。
• 为什么200G开始必须用PAM4？ 因为50G单通道速率已接近NRZ技术的物理极限（约25-28Gbps），要继续提升只能增加通道数或采用PAM4提升单通道比特率。

典型应用：数据中心互连、超大规模计算、高速交换机、路由器、AI集群Spine-Leaf架构等。

3. OSFP系列：为极高带宽而生的下一代封装

OSFP（Octal Small Form-factor Pluggable）从设计之初就基于8通道PAM4调制，拥有8个高速电通道。

OSFP系列封装演进：

技术要点：

• 散热优势：OSFP体积比QSFP略大，这为更好的散热以及容纳更复杂的DSP（数字信号处理器）提供空间。800G OSFP标称功耗可达20W以上，集成散热鳍片，更受超大规模数据中心和AI集群青睐。
• OSFP-XD在保持相同外形宽度的基础上，通过增加内部信号引脚密度，将电气通道数从8通道提升至16通道，总速率可达1.6T（16×100G），面向下一代超大规模数据中心和AI训练集群。
• OSFP vs QSFP-DD：400G时代QSFP-DD略占上风，800G时代两者竞争激烈；OSFP-XD则作为1.6T时代的候选方案之一。

典型应用：下一代超大规模数据中心、云计算平台、高性能计算（HPC）、AI训练集群主干互联等。

4. 封装形式对比总结

三、核心技术原理深度解析

1. 信号调制技术：NRZ vs PAM4

调制技术直接决定了光模块的速率能力和应用场景。

简单理解：

• NRZ = 每个周期传1位数据（开或关），如同开关灯
• PAM4 = 每个周期传2位数据（四种电压等级），如同调光灯有4档亮度

PAM4让单通道速率翻倍，但技术复杂度、功耗和成本也相应增加。100G及以下速率主要采用NRZ调制；200G/400G/800G及以上速率必须采用PAM4调制。

2. 热插拔技术原理

热插拔（Hot-Swap）是指光模块可在设备通电状态下直接安装或拆卸，无需停机，极大提升了网络维护的便利性。

实现机制：

• 引脚时序设计：光模块金手指采用长短针设计，接地引脚最长，确保插入时先接地、拔出时最后断开，避免静电和浪涌损坏器件。
• 热插拔控制器：主机设备通过I2C总线检测模块插入状态，控制供电时序，确保模块上电稳定后再使能数据通路。
• MSA标准化：遵循多源协议（MSA）定义的机械尺寸、电气接口及通信规范，确保不同厂商产品无缝兼容。

操作规范：

• 更换光模块时需佩戴防静电腕带，避免静电损坏模块。
• 拔出光模块后建议间隔2秒再插入，否则可能出现接口无法UP。
• 禁止裸眼直视光纤及光模块出口，防止激光束灼伤眼睛。

3. 数字诊断监控（DDM）技术

DDM（Digital Diagnostic Monitoring）由SFF委员会制定的SFF-8472多源协议定义，适用于GBIC、SFP、SFP+等光收发器，规定了光模块与主机系统间的I2C通信协议、物理连接、电气特性及管理信息结构。

核心监测参数：

DDM四大核心功能：

1.

模块寿命预测：通过监测激光偏置电流变化预测激光器劣化。激光器老化时，功率控制单元会提高偏置电流以维持输出功率，因此偏置电流持续升高是激光器寿命接近终了的信号。

2.

故障定位：综合分析Tx Power、Rx Power、Temp、Vcc、Tx_Bias的警告和告警状态，以及Tx Fault和Rx LOS（信号丢失）状态位，可快速定位故障是在模块内还是在线路上、是在本地模块还是在远端模块。

3.

兼容性验证：分析模块的工作环境是否符合数据手册或相关标准。当电压超出规定范围、接收光功率过载或低于接收机灵敏度、温度超出工作温度范围时，模块性能会下降甚至出现传输误码。

4.

实时告警：当光模块环境参数超出规定标准范围时，会向系统发出报警，显示模块处于不良状态，发射端停止发送数据，接收端拒绝接收数据。

查看DDM信息的方法：

• SNMP（简单网络管理协议）：通过标准MIB库读取光模块的实时参数。
• 命令行：在交换机或路由器上通过CLI命令直接查看DDM信息。

四、速率规格与选型指南

1. 速率等级划分

2. 传输距离与光纤类型对应

选型要点：

• 短距场景（≤300m）：优先选择多模光纤+850nm波长方案，成本最低。
• 中距场景（2-10km）：选择单模光纤+1310nm波长方案，通用性强。
• 长距场景（≥40km）：选择单模光纤+1550nm波长方案，衰减最小。
• 对接原则：发送端和接收端光模块的中心波长必须相同，否则无法建立链路。

3. 激光器类型与速率对应

五、应用场景深度解析

1. 数据中心与AI算力集群（占比超60%）

数据中心是光模块最大的应用场景，主要用于服务器与交换机、交换机与交换机之间的高速互连。

典型部署架构：

[核心层：400G/800G QSFP-DD/OSFP]

/

[汇聚层：100G QSFP28] [汇聚层：100G QSFP28]

/ | / |

[接入层：25G SFP28] [接入层：25G SFP28] [接入层：25G SFP28]

↓ ↓ ↓ ↓ ↓ ↓

[服务器] [服务器] [服务器] [服务器] [服务器] [服务器]

速率选型建议：

• 接入层（服务器→ToR交换机）：25G SFP28（主流）、50G SFP56（AI推理场景）
• 汇聚层（ToR→Spine交换机）：100G QSFP28（主流）、200G QSFP56（高性能场景）
• 核心层（Spine→Spine/DCI）：400G QSFP-DD/OSFP（商用主力）、800G（AI训练集群标配）

AI算力中心特殊需求：

• AI大模型训练与推理集群对带宽要求极高，推动800G、1.6T超高速率模块成为主流配置。
• GPU服务器之间需要极低延迟、极高带宽的互联，800G QSFP-DD/OSFP成为AI数据中心标配。

2. 5G承载网

5G网络覆盖前传、中传、回传全链路，对光模块的速率、功耗及同步精度有更高要求。

5G前传特殊要求：

• 前传光模块通常部署在室外基站环境，需满足-40℃至+85℃宽温运行、抗震、防尘、抗电磁干扰等工业级特性。

六、常见问题（选型与供货答疑）

光模块能按设备端口和传输距离选型吗？

可以。SFP、SFP+、SFP28、QSFP+、QSFP28、QSFP-DD、OSFP 等封装可按设备端口类型、速率、传输距离（多模/单模）与波长选型供货，并可选配配套跳线。请提供设备型号与端口标识。

询价光模块需要提供哪些信息？

建议提供五项：一是封装与速率（如 SFP+ 10G）；二是传输距离与光纤类型（多模或单模）；三是工作波长；四是对端设备品牌与型号；五是数量与交货地。部分设备需要核对兼容性，请一并提供端口信息。

光模块依据什么标准？随货能提供哪些资料？

光模块符合 IEEE 802.3 系列相关接口要求，数字诊断功能（DDM）依据 SFF-8472。随货可提供产品合格证与出厂测试数据；需要核对设备兼容性时，可协助比对端口参数。

光模块的传输距离和光纤类型怎么对应？

需要成对确认。多模光纤配短距模块（如 850nm，一般用于几百米内），单模光纤配长距模块（如 1310nm、1550nm，用于 10km 及以上）；同一条链路的两个模块在波长与传输介质上必须一致。选型时请同时提供两端设备与光纤类型。
