高压电缆

高压电缆常用型号规格速查

下表为本产品常用型号与典型规格，可直接对照选型；表中未列出的型号、芯数、截面或长度，可按技术参数定制供货。

一、产品概述

高压电缆是6kV~35kV及以上电压等级电力传输系统的核心载体，采用交联聚乙烯（XLPE）绝缘与半导电屏蔽层复合结构，具备优异的电气性能、耐压强度和热稳定性，广泛应用于变电站、发电厂、大型工矿企业的电力主干线路，是保障电力系统安全稳定运行的基础核心产品。

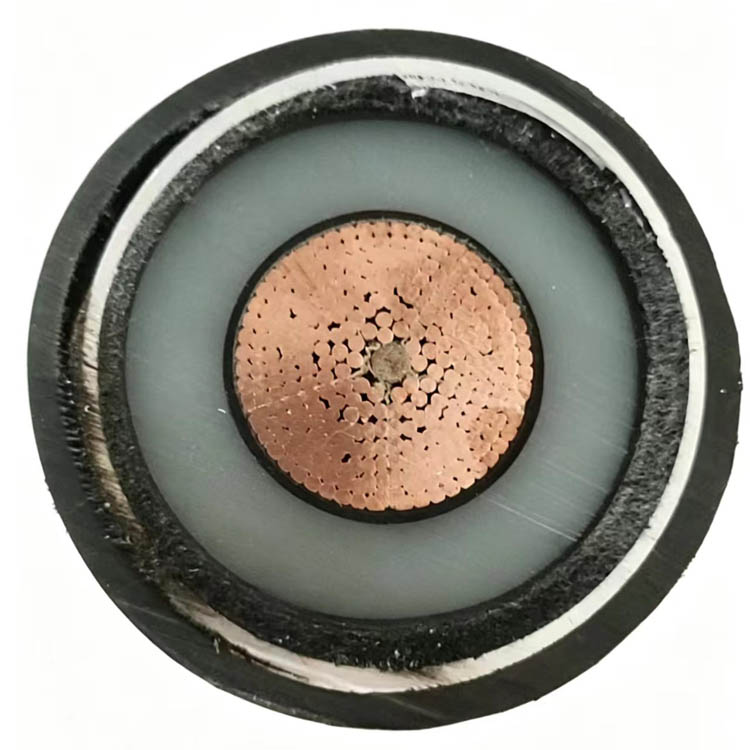

二、结构组成与技术原理

1. 导体层

高压电缆导体采用高纯度无氧铜或电工铝绞合而成，符合IEC 60228标准。

2. 导体屏蔽层（内半导电层）

导体屏蔽层是直接包覆在绞合导体外侧的半导电材料，体积电阻率控制在10¹~10⁴Ω·cm区间。

核心功能：

• 消除电场集中：绞合导体表面存在几何不规则性和微小空隙，若无屏蔽层，导体尖端处电场强度将急剧升高，引发局部放电。半导电层与导体保持同等高压电位，将不规则导体表面转化为光滑等电位面，使电场分布均匀化。
• 缓冲热应力：吸收导体因负载变化产生的热胀冷缩形变，避免绝缘层因机械应力而开裂。
• 一体化结构：与内侧XLPE绝缘层完全熔融粘合，排除导体与绝缘之间的气隙，杜绝局部放电隐患。

3. XLPE绝缘层（主绝缘）

交联聚乙烯（XLPE）是通过化学或物理方法将聚乙烯分子链交联形成的三维网状结构材料，是高压电缆的核心绝缘介质。

关键技术指标：

技术优势：

• 耐温等级高：长期工作温度90℃，比PVC绝缘高20℃，相同截面积下载流量更大。
• 绝缘性能优异：体积电阻率≥1×10¹⁴Ω·cm，介质损耗极低，电能传输效率高。
• 热稳定性好：交联结构使分子链形成网状，耐热变形能力强，短路时耐受温度达250℃。
• 耐化学腐蚀：对酸、碱、油等化学物质有良好耐受性，适合复杂工业环境。
• 耐水性好：吸水率极低，适合潮湿环境和直埋敷设。

4. 绝缘屏蔽层（外半导电层）

绝缘屏蔽层是包裹在XLPE主绝缘外侧的半导电材料，直接接入接地系统，电位为0V。

核心功能：

• 规整电场边界：保障电场线垂直终止于接地平面，使绝缘层外表面电场分布均匀，避免边缘放电。
• 排除气隙：填充铜屏蔽带褶皱产生的间隙，杜绝绝缘层与金属屏蔽层之间的局部气隙，防止气隙放电。
• ** bonding层作用**：作为绝缘层与金属屏蔽层之间的粘合过渡层，分为可剥离型（冷剥型）和永久粘合型两种，适配不同施工需求。

5. 金属屏蔽层

金属屏蔽层通常采用铜带或同心式铜丝构成，截面积需满足单相接地故障时的短路容量要求。

功能：

• 提供接地故障电流的安全泄放路径
• 屏蔽电缆内部电磁场对外干扰
• 与外半导电层共同构成零电位边界

6. 外护套

外护套采用聚氯乙烯（PVC）、聚乙烯（PE）或低烟无卤（LSZH）材料，提供机械保护和环境防护。

三、电气性能核心指标

1. 耐压强度

高压电缆的耐压试验是检验绝缘强度的决定性手段。现行标准优先采用20Hz~300Hz交流耐压试验，明确禁止对XLPE电缆进行直流耐压试验（直流会在绝缘层中积累空间电荷，引发电场畸变）。

交流耐压试验标准（GB 50150）：

U₀为电缆导体对地或金属屏蔽层之间的额定工频电压（有效值）

2. 局部放电量

局部放电是绝缘缺陷的早期征兆，对高压电缆必须进行严格的局部放电测试。

限值标准：

测试方法：依据GB/T 3048.12标准，预加电压1.3U₀持续10~15分钟，测量电压为1.0U₀及1.73U₀，在1.73U₀下持续30分钟且放电量稳定为合格。

3. 绝缘电阻

测试方法依据GB/T 3048.5，环境温度20±5℃，湿度≤70%

4. 雷电冲击耐受电压

数据来源：DL/T 5725-2015

四、常见高压电缆型号与规格

1. YJV系列（铜芯XLPE绝缘PVC护套电力电缆）

绝缘厚度参考：

2. YJLV系列（铝芯XLPE绝缘PVC护套电力电缆）

铝芯高压电缆重量轻、成本低，在大截面、长距离输电场景中具有显著经济优势，适用于城市电网主干线和大型工矿企业供电。

3. 铠装高压电缆

五、使用寿命与老化评估

1. 设计寿命

根据GB/T 12706-2020标准，XLPE绝缘高压电缆在正常敷设和使用条件下的设计寿命为30年。在运行环境良好（温度≤90℃、无机械损伤、定期检测合格）的情况下，实际使用寿命可延长至40年。

2. 影响寿命的关键因素

3. 老化判定标准

当出现以下情况时，需及时更换电缆：

• 绝缘电阻值低于1000MΩ（25℃时）
• 局部放电量持续超过10pC
• 红外热成像检测接头温差超过10℃
• 存在机械强度下降或外护套严重开裂

六、敷设与安装规范

1. 弯曲半径要求

D为电缆外径

2. 敷设环境温度

• XLPE绝缘电缆：敷设环境温度应不低于-10℃
• 低于规定温度时需采取预热措施

3. 直埋敷设要求

• 埋设深度：一般≥0.7m，农田≥1m
• 沟底处理：铺10cm细沙或软土，电缆上方加盖保护砖
• 电缆间距：水平间距≥100mm，交叉时垂直间距≥500mm

4. 金属屏蔽层接地

• 单芯电缆金属屏蔽层应采用一端直接接地、另一端经护层保护器接地的方式
• 三芯电缆金属屏蔽层应两端直接接地
• 35kV电缆金属屏蔽层截面积不小于35mm²，6kV~20kV不小于25mm²

七、质量判定与验收要点

1. 外观检查

• 电缆表面须连续印有CCC标志、厂名、规格、电压等级及执行标准号
• 绝缘层和护套表面光滑、无气泡、无裂纹、无杂质
• 长度误差≤±0.5%

2. 结构尺寸检测

• 导体直径符合IEC 60228规定
• 绝缘厚度平均值≥标称值，最薄点≥标称值的90%
• 内/外半导电层厚度≥0.3mm，电阻率≤500Ω·m（90℃）

3. 电气性能测试

• 导体直流电阻：20℃时符合GB/T 3956限值
• 交流耐压：按规定电压和时间测试，不击穿、无闪络
• 局部放电：1.73U₀下≤5pC
• 绝缘电阻：符合GB/T 12706.1-2020要求

4. 热性能测试

• 热延伸试验：200℃、15min，载荷下伸长率≤175%，冷却后永久变形≤15%
• 热冲击试验：按规定温度暴露后绝缘无开裂

八、应用领域与选型建议

九、结语

高压电缆作为电力系统的"动脉血管"，其XLPE绝缘与半导电屏蔽层结构是经过数十年工程验证的成熟技术方案。导体屏蔽层消除电场集中、XLPE主绝缘提供卓越耐压强度、绝缘屏蔽层规整电场边界——三层结构协同工作，确保电缆在6kV~35kV及以上电压等级下安全稳定运行30年以上。

在选型与应用中，应严格遵循GB/T 12706、GB 50150等国家标准，结合具体敷设环境和负载要求进行科学选型，并通过定期局部放电检测和红外热成像监测，实现电缆全生命周期的健康管理，为电力系统的安全可靠运行提供坚实保障。

十、常见问题（选型与供货答疑）

高压电缆能按电压等级和铠装形式定制吗？

能。YJV、YJLV、YJV22、YJV32、YJV42 可按电压等级、芯数×截面、铠装形式（钢带、细钢丝、粗钢丝）与长度组织定制加工。请提供系统电压与敷设方式。

询价高压电缆需要提供哪些信息？

建议提供五项：一是型号与额定电压；二是芯数×截面；三是敷设方式（桥架、穿管、直埋或竖井）与所需拉力；四是需求长度；五是是否需要阻燃以及交货地。需要配合做交接试验时请一并说明。

高压电缆依据什么标准？随货能提供哪些质量文件？

依据 GB/T 12706.2 组织供货，交接试验参照 GB 50150。随货可提供产品合格证与出厂检测报告，含导体电阻、绝缘电阻、局部放电与交流耐压等指标。

高压电缆的铠装形式该怎么选？

按敷设受力与防护要求选。钢带铠装适合直埋与一般机械防护场合；细钢丝铠装抗拉能力更强，适合竖井、水下以及需要承受较大拉力的路径；粗钢丝铠装用于大跨距或高拉力敷设。铠装形式还需与接地方式配合设计，避免形成环流。
