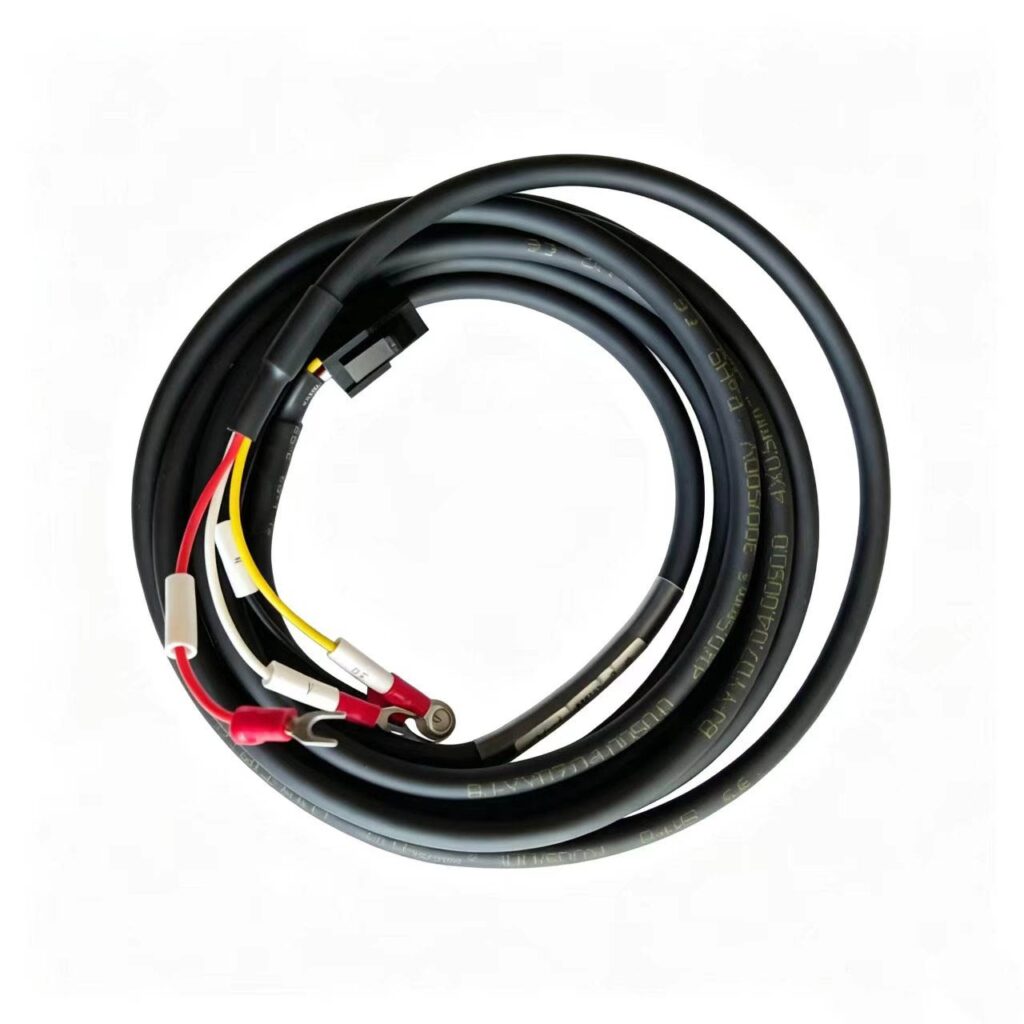

仪表电缆常用型号规格速查
下表为本产品常用型号与典型规格，可直接对照选型；表中未列出的型号、芯数、截面或长度，可按技术参数定制供货。
| 常用型号 | 典型规格 | 执行标准 |
|---|---|---|
| DJYVP、DJYPVP、DJYVPV、ia-DJYPVP（本安型） | 0.6/1kV；2~37 芯 | GB/T 9330 |
好的，我重新写一篇纯文本的仪表控制信号电缆技术白皮书，不列具体型号规格，只讲选型逻辑和技术要点。
仪表控制信号电缆选型技术白皮书
仪表控制信号电缆是工业自动化控制系统的信号传输通道，承担着传感器、执行器与控制系统之间测量信号、控制指令和状态反馈的传递任务。其电气性能、机械耐受性和环境适应性直接决定了整个控制系统的信号完整性、抗干扰能力和长期运行可靠性。
一、信号电缆的核心功能定位
仪表控制信号电缆不同于动力电缆，其核心任务是精准传信而非单纯供电。动力电缆关注的是载流量和绝缘耐压，而信号电缆关注的是信号衰减、噪声抑制、阻抗匹配和屏蔽效能。
选型的第一步是明确信号类型：
低电平模拟信号（如热电偶毫伏信号、热电阻电阻变化、应变片微伏级输出）对干扰极为敏感，毫伏级的噪声叠加就可能导致测量值漂移甚至失真，这类信号必须采用高屏蔽等级结构，且对线芯间分布电容有严格要求。
标准模拟信号（如4-20mA电流信号、0-10V电压信号）抗干扰能力相对较强，但在长距离传输或强电磁场环境中仍需屏蔽保护，且需考虑线路压降对末端信号精度的影响。
开关量信号（如DI/DO数字输入输出）对信号完整性要求相对较低，但联锁保护类开关量信号的可靠性直接关系到生产安全，同样需要屏蔽和合理的线芯截面。
数字通讯信号（如RS485、Profibus、Modbus等现场总线）对特性阻抗有明确要求，必须使用专用总线电缆，普通屏蔽电缆不可替代，否则会导致通讯丢包、误码甚至通讯中断。
二、导体与线芯截面选型逻辑
导体是信号传输的物理载体，其材质和截面直接影响信号传输质量。
导体材质方面，仪表信号电缆应采用退火铜导体，可镀锡或不镀锡。固定敷设场合可采用绞合导体或实心导体，振动场合宜选用绞合导体以增强抗疲劳性，移动敷设或需要频繁弯曲的场合应选用软导体。高腐蚀环境建议选用镀锡导体，防止铜芯氧化导致接触电阻增大。
线芯截面的确定需综合考虑机械强度、信号衰减和工程规范。仪表信号电缆的底线截面通常不低于0.75平方毫米，这是保证机械强度和最小载流能力的底线要求。支电缆一般不低于1.0平方毫米。爆炸危险区域对截面有更严格要求：2区桥架或保护管内敷设不低于1.0平方毫米，1区穿钢管明设时单芯不低于2.5平方毫米、多芯不低于1.0平方毫米。
长距离传输（超过300米）应优先选用1.5平方毫米及以上截面，确保末端压降控制在5%以内。大功率电磁阀等DO回路因启动电流较大，也应适当加粗截面至1.5平方毫米以上，防止压降过大导致电磁阀无法正常动作。
三、绝缘材料与额定电压选型
绝缘材料决定了电缆的耐温等级、介电性能和环境适应性。
**聚氯乙烯（PVC）**是最经济的绝缘材料，工作温度范围-15℃至70℃，适用于常规室内桥架和穿管敷设。但低温环境下PVC易脆裂，北方冬季户外或低温车间应谨慎选用。
**交联聚乙烯（XLPE）**耐温等级提升至-40℃至90℃，绝缘电阻更高，耐油耐老化性能优异，是化工装置的主力绝缘材料，室内外通用。
**聚乙烯（PE）**介电常数小，特别适合本安低电容要求和高频信号传输，其护套材料耐紫外线、耐酸碱腐蚀，适合户外露天和埋地敷设。
硅橡胶和氟塑料属于特种绝缘材料，硅橡胶耐温范围-60℃至180℃，适合高温炉区和严寒露天；氟塑料耐温可达150℃至260℃，用于裂解炉周边、高温伴热管道等极端工况。
额定电压方面，仪表信号电缆标准电压为300/500V，适用于绝大多数低压控制场景。与动力线同槽或强干扰环境可选450/750V等级。大型变电站、高压柜二次控制及大功率设备远程控制可选用0.6/1kV等级。
四、屏蔽结构与接地规范
屏蔽是信号电缆抗干扰的核心手段，其结构选型和接地方式直接决定屏蔽效能。
屏蔽等级应根据信号类别确定：低电平信号（热电阻、热电偶、毫伏、应变）必须采用屏蔽结构，有条件时采用屏蔽双绞线；模拟量和控制信号应尽可能屏蔽，控制联锁信号必须屏蔽；中功率开关量信号与低电平信号同走线时必须屏蔽，且保持足够间距；交流开关量信号严禁与低电平信号捆扎，应按电源线独立敷设。
屏蔽结构分为铜丝编织屏蔽、铜带绕包屏蔽、铝塑复合带绕包屏蔽等类型。铜丝编织屏蔽机械强度好，适合低频干扰抑制；铜带绕包屏蔽覆盖率接近100%，高频电磁场屏蔽效能优异；铝塑复合带绕包性价比高，是仪表电缆的常用选择。对于DCS/PLC模拟量传输，推荐采用分屏蔽加总屏蔽的双层屏蔽结构，分屏蔽抑制线芯间串扰，总屏蔽抵御外部电磁干扰。
屏蔽接地是屏蔽效能能否发挥的关键环节。模拟量和本安电缆的屏蔽层应在控制室侧单端接地，现场侧悬空绝缘，防止电容性耦合和地环路干扰。数字信号场景可采用两端接地。同一信号回路的屏蔽层只能有一个接地点，严禁两头都接大地，否则地电位差会在屏蔽层中形成环流，反而引入干扰。铠装电缆的铠装层接保护地，屏蔽层按规范接信号地，两者应分开处理。
五、敷设环境与机械保护选型
电缆的敷设环境决定了是否需要铠装以及铠装类型。
室内桥架和穿管敷设无机械外力作用，选用无铠装结构即可，经济实用。
地下直埋和电缆沟敷设存在土壤压力和可能的碾压风险，应选用双钢带铠装结构，提供抗压保护。
竖井和垂直大落差敷设电缆自重产生较大拉力，应选用细圆钢丝铠装结构，提供抗拉承重能力。
移动敷设和拖链应用（如工业机器人、数控检测平台、自动化测量系统）需要电缆承受高频往复弯曲，应选用高柔性软芯结构，采用超细软导体、弹性体绝缘和PUR/TPU耐磨护套，弯曲寿命可达数百万次甚至上千万次。
敷设温度也需注意：PVC护套电缆固定敷设最低温度不低于0℃，低于0℃需采取预热措施；PE护套电缆可低至-15℃；非固定敷设或移动安装一般要求不低于-20℃。
弯曲半径应符合规范要求：非铠装非屏蔽电缆不小于6倍外径，铠装或铜带屏蔽电缆不小于12倍外径，钢丝铠装电缆不小于15倍外径。严禁小半径弯折，否则会导致绝缘损伤或屏蔽层断裂。
六、敷设隔离与布线规范
不同信号类型的电缆在敷设时应保持合理间距，防止相互干扰。
信号电缆与电力电缆平行敷设时，最小距离应符合规范要求。一般情况下，400V以下电力电缆与信号电缆平行敷设间距不小于200mm，间距小于15cm时必须设置接地金属隔板。垂直交叉时，若电源电缆无屏蔽，宜用厚度1.6mm以上铁板覆盖交叉部分。
本安电路与非本安电路必须分开敷设。本安电缆外护套为浅蓝色标识，非本安电缆宜为黑色或灰色，两者严禁同管同槽，防止高能量窜入本安回路引发爆炸危险。
不同电压等级信号不应共用一根电缆，禁止同一多芯电缆中部分芯线传输低电平信号、部分传输高电压开关量信号，防止线芯间串扰。通讯总线宜单独敷设，避免与模拟量和开关量信号混走。
七、测试验收与维护规范
电缆敷设完毕后的测试验收是确保系统可靠运行的最后一道关口。
绝缘电阻测试：电缆敷设前应进行外观、绝缘和导通检查。用直流500V兆欧表测量绝缘电阻，电阻值不应小于5兆欧；100V以下线路用250V兆欧表。测量时必须断开已连接的仪表设备及部件，防止高压损坏精密仪器。
校线标号：线路敷设完毕应进行校线和标号，终端处加标志牌，地下埋设线路地面应有明显标识，便于后期维护和故障排查。
接头规范：电缆中间不应有接头，确需接头时应在接线箱或接线盒内采用压接或无腐蚀性焊药焊接，严禁直接绞接。仪表盘（箱、柜）内导线宜采用截面积0.75平方毫米或1.0平方毫米铜芯软线，通过接线片或管状端头压接连接，不得存在中间接头。
八、行业趋势与技术演进
随着智能工厂建设的推进，仪表控制信号电缆正经历从"能通电"到"精准传信"的理念转变。
信号完整性要求持续提升：新一代PLC模块、DCS I/O卡件、高分辨率温度变送器和数字压力传感器对数据采样精度和噪声抑制能力提出更高要求，传统通用线缆已难以满足±0.1%FS精度和100MHz以上共模干扰抑制需求。
本质安全要求推动本安电缆普及：在石化、煤化工等危险区域，本安型仪表电缆需满足防爆标准，线芯间分布电容需控制在安全栅允许范围内，全程浅蓝色标识，与非本安电缆严格隔离。
新能源和严苛工况催生特种电缆需求：光伏升压站、氢能制备间、高温焦化、海洋平台、核电仪控区等新兴应用场景，对电缆的耐辐照、低烟无卤阻燃、宽温域适应性提出更高要求。
高柔性拖链电缆国产化替代加速：针对工业机器人和自动化测量系统的高频往复弯曲工况，国产高柔性拖链信号电缆弯曲寿命可达800万至1200万次，正逐步替代进口产品。
仪表控制信号电缆是工业自动化系统的"神经末梢"，其选型需综合信号类型、屏蔽等级、线芯截面、绝缘材料、敷设环境和防爆要求，避免"高配低用"造成浪费或"低配高用"埋下隐患。正确的选型是保障控制系统长期稳定运行的基础。
九、常见问题（选型与供货答疑）
仪表电缆能按回路数和屏蔽方式定制吗？
能。DJYVP、DJYPVP、DJYVPV 及本安型 ia-DJYPVP 可按回路数（对数）、导体截面、总屏蔽或分屏蔽加总屏蔽结构、护套材质与长度组织定制加工。请提供回路数×截面与屏蔽要求。
询价仪表电缆需要提供哪些信息？
建议提供五项：一是型号（如 DJYVP、DJYPVP、ia-DJYPVP）；二是回路数（对数）与导体截面；三是屏蔽形式（总屏蔽或分屏蔽加总屏蔽）；四是需求长度；五是是否用于本安回路以及交货地。
仪表电缆依据什么标准？随货能提供哪些质量文件？
仪表电缆依据 GB/T 9330 组织供货。随货可提供产品合格证与出厂检测报告，含导体直流电阻、绝缘电阻、耐压试验及屏蔽相关指标；本安回路用电缆交货时可提供相应说明资料。
本安回路的仪表电缆和普通仪表电缆能用同一种吗？
不建议混用。本安回路对电缆的分布电容与分布电感有专门限制，通常选用 ia-DJYPVP 等本安型结构；普通仪表电缆未按本安参数控制，用于本安回路可能影响系统本安性能。选型应依据设计院给出的本安系统参数确定。
