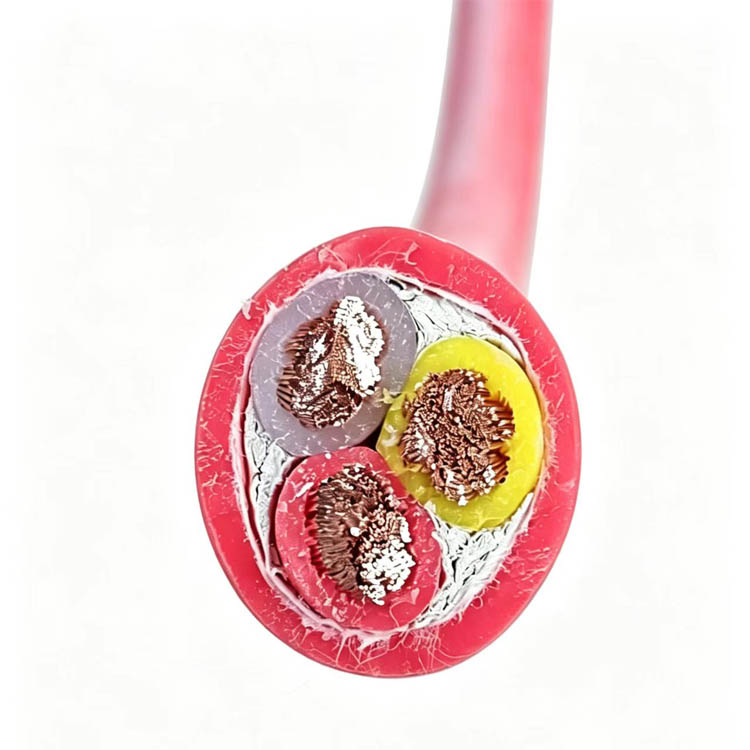

硅胶电缆常用型号规格速查
下表为本产品常用型号与典型规格，可直接对照选型；表中未列出的型号、芯数、截面或长度，可按技术参数定制供货。
| 常用型号 | 典型规格 | 执行标准 |
|---|---|---|
| YGC、YGCR、YGC22、AGR、AGG、JGG、KGG | -60~+200℃；0.6/1kV；1~5 芯 | GB/T 5013.3、IEC 60245 |
一、硅橡胶材料体系与化学本质
分子结构特征
硅橡胶属于有机硅材料，其主链由硅原子和氧原子交替构成（Si-O键），硅原子上连接两个有机基团（通常为甲基）。 Si-O键键能高达444kJ/mol，远高于C-C键（347kJ/mol）和C-O键（358kJ/mol），这是硅橡胶具备优异热稳定性的根本原因。
有机硅化合物种类繁多，包括聚硅氧烷、聚硅烷、聚碳硅烷等，其中有机聚硅氧烷占有机硅材料总用量的90%以上。 硅橡胶由线性聚硅氧烷与增强填料混合，在加热加压条件下硫化生产而成，自身呈透明状，可通过表面着色和混料着色获得不同颜色。
硅橡胶分类体系
|
分类维度 |
类型 |
特点与应用 |
|---|---|---|
|
硫化温度 |
高温硫化硅橡胶（HTV） |
主要用于制造各种硅橡胶制品，用量最大 |
|
室温硫化硅橡胶（RTV） |
主要作为粘接剂、灌封材料或模具使用 |
|
|
聚合度 |
混炼型硅橡胶 |
需混炼加工 |
|
液体硅橡胶 |
流动性好，适用于精密成型 |
|
|
化学结构 |
甲基硅橡胶（MQ） |
基础型 |
|
甲基乙烯基硅橡胶（VMQ） |
用量及产品牌号最多 |
|
|
甲基乙烯基苯基硅橡胶（PVMQ） |
耐低温、耐辐射性能更优 |
|
|
氟硅橡胶 |
耐温及耐油性能提升 |
|
|
硫化方式 |
缩聚反应型 |
室温硫化型的一种 |
|
加成反应型 |
室温硫化型的一种 |
苯基的引入可提高硅橡胶的耐高低温性能（引入后可达-73℃），三氟丙基及氰基的引入则可提高耐温及耐油性能。
二、核心技术参数
耐温性能
|
性能指标 |
数值范围 |
说明 |
|---|---|---|
|
长期工作温度 |
-60℃至+180℃/200℃ |
不同标准略有差异 |
|
短时耐受温度 |
250℃（≤5秒） |
短路工况 |
|
瞬时极限温度 |
300℃以上 |
瞬时可承受 |
|
低温弹性保持 |
-55℃至-73℃ |
引入苯基后可达-73℃ |
硅橡胶在180℃下可长期工作，稍高于200℃也能承受数周或更长时间仍有弹性。 在150℃温度下，物理和机械性能几乎不受影响；在200℃下可连续工作超过10000小时；在380℃下也能短时间使用。
电气性能
|
性能指标 |
数值 |
对比参考 |
|---|---|---|
|
绝缘电阻（20℃） |
≥100MΩ·km，部分规格≥1000MΩ·km |
PVC电缆通常≥10MΩ·km |
|
介电强度 |
15-25kV/mm |
高温下仍保持较高值 |
|
介电常数（ε） |
2.7-3.3 |
稳定，随温度变化小 |
|
介质损耗角正切（tanδ） |
＜0.001（50Hz） |
低损耗 |
|
体积电阻率 |
1×10¹⁴-1×10¹⁶Ω·cm |
烧结前≥10¹⁵Ω·cm |
|
电容（典型值） |
≤0.1μF/km |
适合高频信号传输 |
硅橡胶的介电强度高，工频耐压试验电压通常为AC 3.5kV/5分钟无击穿，部分规格可达6kV或更高。 在200℃时，介电强度仍可超过15kV/mm，远高于常规绝缘材料。
机械性能
|
性能指标 |
数值范围 |
说明 |
|---|---|---|
|
邵氏硬度 |
30A-80A |
兼顾柔韧性与抗压能力 |
|
拉伸强度 |
6-12MPa |
抗拉强度较一般橡胶差 |
|
断裂伸长率 |
400%-800% |
反复弯折不易开裂 |
|
最小弯曲半径 |
电缆外径的3-16倍 |
依结构而定 |
|
压缩变形 |
≤30%（70℃×22h） |
弹性良好 |
硅橡胶电缆的柔韧性极佳，非铠装电缆最小弯曲半径为电缆外径的6倍，铠装或屏蔽电缆为10倍。 部分高性能硅橡胶电线最小弯曲半径可达电缆外径的3倍。
耐环境性能
|
环境因素 |
耐受能力 |
说明 |
|---|---|---|
|
耐紫外线 |
优异 |
适用于户外长期暴露 |
|
耐臭氧 |
优异 |
抗天然老化剂 |
|
耐酸碱 |
良好 |
抗酸碱腐蚀 |
|
耐油性 |
较差 |
不建议用于浓缩溶剂、油品、浓酸及氢氧化钠环境 |
|
防水防霉 |
优异 |
透气性好，氧气透过率在合成聚合物中最高 |
|
阻燃性 |
UL94 V-0级 |
无卤素，燃烧时烟雾很少 |
硅橡胶无卤素，氯含量＜4ppm，燃烧时产生不导电的灰烬，残留气体无毒，满足食品级要求，符合FDA、LFGB要求，经得起反复灭菌。
生物相容性
硅橡胶具有超强生物相容性，无臭、无味且具有生物稳定性，不会弄脏或污染周围物质，与人体组织和体液具有良好的相容性，植入时组织反应极低。 硅橡胶具有生理惰性、不会导致凝血的突出特性，不会滋生真菌或细菌，降低了感染风险。
三、型号命名体系与结构规范
字母代号含义
|
代号 |
含义 |
说明 |
|---|---|---|
|
Y |
移动通用电缆 |
电缆类型 |
|
G |
硅橡胶 |
绝缘和护套材料 |
|
C |
重型 |
结构类型 |
|
R |
软结构 |
柔软绞合导体 |
|
P |
铜编织屏蔽 |
抗干扰 |
|
22 |
钢带铠装 |
机械防护增强 |
|
K |
控制电缆 |
450/750V控制回路 |
|
J |
安装线 |
设备内部连接 |
|
ZR |
阻燃型 |
符合GB12666 |
常见型号与应用对照
|
型号 |
全称 |
额定电压 |
典型应用 |
|---|---|---|---|
|
YGC |
硅橡胶绝缘硅橡胶护套电力电缆 |
0.6/1kV |
高温动力传输 |
|
YGCR |
硅橡胶绝缘硅橡胶护套电力软电缆 |
0.6/1kV |
移动敷设 |
|
YGCP |
硅橡胶绝缘硅橡胶护套屏蔽电力电缆 |
0.6/1kV |
抗干扰动力 |
|
YGC22 |
钢带铠装硅橡胶电力电缆 |
0.6/1kV |
机械防护增强 |
|
AGR |
硅橡胶绝缘编织电线 |
300/500V |
高温环境布线 |
|
JGG |
硅橡胶安装线 |
450/750V |
设备内部连接 |
|
KGG |
硅橡胶控制电缆 |
450/750V |
控制回路 |
|
KGGR |
硅橡胶控制软电缆 |
450/750V |
移动控制 |
|
AGG |
硅橡胶高压线 |
直流25kV |
高压场景 |
四、执行标准与认证体系
国内标准
|
标准编号 |
标准名称 |
适用范围 |
|---|---|---|
|
GB/T 5013.3-2008 |
额定电压450/750V及以下橡皮绝缘电缆第3部分：耐热硅橡胶绝缘电缆 |
硅橡胶电缆核心标准（正在修订） |
|
GB/T 5013.8 |
额定电压450/750V及以下橡皮绝缘电缆 |
高温电线电缆 |
|
JB/T 13108-2017 |
额定电压450/750V及以下硅橡胶绝缘控制电缆 |
控制电缆 |
|
JB 8735.3-2016 |
额定电压450/750V及以下橡皮绝缘软线和软电缆第3部分 |
编织软电线 |
|
Q/IRMV2-2008 |
企业标准 |
AGR硅橡胶电线 |
|
TICW/04-2009 |
行业标准 |
硅橡胶电缆 |
|
GB12666-90 |
阻燃耐火特性试验 |
阻燃等级 |
国际标准
|
标准编号 |
标准名称 |
适用范围 |
|---|---|---|
|
IEC 60245 |
额定电压450/750V及以下橡皮绝缘电缆 |
国际通用标准 |
|
IEC 60245-3:1994 |
耐热硅橡胶绝缘电缆 |
GB/T 5013.3等同采用 |
|
UL 3122/3135 |
硅橡胶绝缘电线 |
美国UL认证 |
|
UL 758 |
电器布线材料 |
家电内部布线 |
|
UL 1581 |
电线参考标准 |
燃烧测试 |
|
CSA C22.2 No.210 |
加拿大标准 |
北美市场 |
环保与合规认证
|
认证类型 |
标准要求 |
适用领域 |
|---|---|---|
|
RoHS 2.0 |
有害物质限制 |
电子电气产品 |
|
REACH |
化学品注册评估 |
欧盟市场 |
|
FDA 21 CFR 177.2600 |
食品级认证 |
食品接触材料 |
|
ISO 10993-5 |
细胞毒性测试 |
医疗器械 |
|
UL94 V-0 |
阻燃等级 |
离火自熄，无熔滴 |
|
LFGB |
德国食品级 |
食品接触材料 |
五、敷设与安装规范
敷设温度要求
|
敷设类型 |
最低敷设温度 |
说明 |
|---|---|---|
|
固定敷设 |
≥-25℃ |
电力电缆 |
|
非固定敷设 |
≥-20℃ |
控制电缆 |
|
低温环境 |
可低于-20℃ |
需采取预热措施 |
弯曲半径要求
|
电缆结构 |
最小弯曲半径 |
标准依据 |
|---|---|---|
|
非铠装电缆 |
≥6倍外径 |
GB/T 5013.3 |
|
铠装或屏蔽电缆 |
≥10倍外径 |
GB/T 5013.3 |
|
AGR编织电线 |
≥6倍外径 |
Q/IRMV2-2008 |
|
高性能柔性线 |
≥3倍外径 |
特殊结构 |
屏蔽接地规范
- 铜编织屏蔽覆盖率需满足抗干扰需求，有变频器或精密仪表回路必须选用带屏蔽型号（如YGCP、KGGRP）
- 屏蔽层必须单点接地，避免地环路干扰
- 与普通电缆并行敷设需保持适当间距
六、选型逻辑与应用场景
按耐温等级选型
|
工作温度 |
推荐结构 |
推荐型号 |
理由 |
|---|---|---|---|
|
≤105℃ |
常规硅橡胶 |
JGG、AGR |
性价比高 |
|
≤180℃ |
标准硅橡胶 |
YGC、KGG |
长期耐温均衡 |
|
≤200℃ |
改性硅橡胶 |
YGC、YGCR |
综合性能最优 |
|
≤250℃（短时） |
特殊配方硅橡胶 |
AGG |
高压短时耐受 |
按应用场景选型
|
应用场景 |
环境特点 |
推荐型号 |
选型依据 |
|---|---|---|---|
|
医疗设备 |
生物相容性、可蒸汽灭菌 |
医用级硅橡胶螺旋电缆 |
ISO 10993认证，无析出 |
|
家用电器 |
耐温、耐老化 |
UL3530、AGR |
UL认证，性价比高 |
|
照明灯具 |
柔软易弯曲、耐热 |
UL3530、JGG |
狭小空间布线方便 |
|
冶金炉窑 |
高温+机械冲击 |
YGC22、AGG |
钢带铠装增强防护 |
|
轨道交通 |
阻燃、耐振动 |
阻燃硅橡胶双绞线 |
EN 50305认证 |
|
新能源汽车 |
耐温、轻量化 |
改性硅橡胶高压线 |
800V平台适配 |
|
航空航天 |
耐辐射、轻量化 |
耐灼烧硅橡胶电缆 |
火箭燃油阀门适配 |
|
核电 |
耐辐照、低释气 |
双层硅橡胶+隔氧层 |
通过1×10⁶Gy辐照试验 |
|
工业机器人 |
频繁弯折、动态寿命 |
硅橡胶铁氟龙复合绝缘线 |
≥1000万次弯曲寿命 |
选型注意事项
1.
耐温余量：实际工程建议工作温度留20℃余量，避免长期满负荷运行加速老化
2.
耐油局限：硅橡胶不具耐油性，不建议用于大部分浓缩溶剂、油品、浓酸及氢氧化钠环境
3.
机械强度：硅橡胶抗拉强度较一般橡胶差，机械强度相对较低，耐磨性有一定局限
4.
移动vs固定：频繁弯折场景优先软结构（R型），静态高温场景可选标准结构
5.
屏蔽需求：有变频器或精密仪表回路必须选用带铜编织屏蔽型号
6.
生物合规：医疗与食品级应用须通过细胞毒性、致敏性、遗传毒性三项生物学评价
七、硅橡胶电缆与氟塑料电缆对比
|
对比维度 |
硅橡胶电缆 |
氟塑料电缆 |
|---|---|---|
|
长期耐温 |
180-200℃ |
200-260℃ |
|
低温性能 |
-60℃至-73℃ |
-55℃至-60℃ |
|
柔韧性 |
极佳（弯曲半径3-6倍外径） |
中等（FEP好，PTFE硬） |
|
耐化学腐蚀 |
良好 |
极强（耐300+种介质） |
|
耐油性 |
较差 |
优异 |
|
生物相容性 |
极佳（医疗级） |
良好（PTFE/PFA） |
|
机械强度 |
较低（抗拉强度6-12MPa） |
FEP中等，ETFE优异 |
|
成本 |
中等 |
高（FEP中等，PFA高） |
|
阻燃性 |
UL94 V-0，无卤低烟 |
极限氧指数＞95 |
|
典型应用 |
医疗、家电、照明、冶金 |
石化、半导体、冶金 |
八、行业趋势与技术演进
2026年核心趋势
趋势一：核电安全升级催生高可靠性定制化需求
随着"华龙一号"批量化建设及小型堆示范项目推进，核岛内仪表信号电缆对耐辐照、低释气、长期热老化性能提出更高要求。IEC 60502-2:2023及NB/T 20008.10-2022标准更新后，硅橡胶电线需通过1×10⁶Gy辐照试验及120℃下5000小时热寿命验证。
趋势二：智能装备柔性布线推动轻量化与高频适配
协作机器人、AGV车载控制系统及3C组装线对线缆动态弯曲寿命（≥1000万次）、重量（单米≤45g）、高频信号完整性（≥100MHz）提出综合要求。硅橡胶电线正从基础绝缘向"绝缘+屏蔽+编织增强"多层功能集成发展。
趋势三：医疗与食品级应用加速材料合规性升级
新版GB/T及FDA 21 CFR 177.2600强制要求接触人体组织或食品的硅橡胶部件须通过细胞毒性、致敏性、遗传毒性三项生物学评价。医用监护仪探头线、灌装机传感线缆对无析出、易清洁、可蒸汽灭菌（134℃，3min）特性依赖度显著提升。
趋势四：电热集成化催生系统级解决方案
锂电池极片烘烤、化工管道伴热、航空航天地面保障设备等场景，要求硅橡胶电线兼具载流能力与均匀发热功能。市场正从单一加热丝向"硅橡胶绝缘+合金电阻丝+温度反馈+接线端子"一体化模组迁移。
硅橡胶电缆是高温、低温、腐蚀性环境及移动使用场合的"柔性神经"。从Si-O键的高键能本质到-60℃至+200℃的宽温域工作能力，从极佳的柔韧性到优异的生物相容性，材料特性的精准匹配决定了电缆在医疗监护仪探头、冶金炉窑、协作机器人拖链中的服役表现。选型时需综合耐温等级、机械需求、屏蔽要求、耐油局限与成本约束，避免"高配低用"或"低配高用"的工程误区。
需要我把氟塑料耐高温电缆和硅橡胶电缆这两篇整合进一份综合特种电缆技术白皮书吗？
九、常见问题（选型与供货答疑）
硅胶电缆能按耐温等级和芯数定制吗？
能。YGC、YGCR、YGC22、AGR、AGG、JGG、KGG 等型号可按耐温等级、芯数×截面、是否带屏蔽与铠装以及长度组织定制加工。请提供长期工作温度与使用环境。
询价硅胶电缆需要提供哪些信息？
建议提供五项：一是型号（如 YGC、KGG）；二是芯数×截面；三是长期工作温度以及是否需要耐油耐腐蚀；四是需求长度；五是是否需要屏蔽或铠装以及交货地。
硅胶电缆依据什么标准？随货能提供哪些质量文件？
依据 GB/T 5013.3 与 IEC 60245 相关要求组织供货。随货可提供产品合格证与出厂检测报告，含导体电阻、绝缘电阻、耐压及护套机械性能等指标。
硅胶电缆适合哪些场景？和耐高温电缆怎么区分？
按温度与柔性需求区分。硅胶电缆柔韧性好、耐温范围宽，适合冶金、玻璃、烘焙设备等需要频繁移动的高温场合；耐高温电缆以氟塑料绝缘为主，耐温更高但柔性略低。选型应结合温度、移动频率与化学环境综合判断。
