屏蔽电缆常用型号规格速查
下表为本产品常用型号与典型规格，可直接对照选型；表中未列出的型号、芯数、截面或长度，可按技术参数定制供货。
| 常用型号 | 典型规格 | 执行标准 |
|---|---|---|
| RVVP、KVVP、KVVRP、RVSP、DJYPVP | 0.6/1kV；2~37 芯 | GB/T 9330、JB/T 8734 |
电磁干扰：看不见的威胁
在电子设备与电气系统林立的时代，电磁干扰如同一个"幽灵"，悄无声息地影响着各类设备的正常运行。
电磁干扰是指在空间或电路中，由于电磁感应或电磁辐射而产生的不必要的能量，这些能量会对其他电子设备或系统造成不良影响。在电缆传输过程中，电磁干扰可能来自多个源头：
外部环境干扰：高压线、变电站、通信基站等都会产生强大的电磁场，这些电磁场可能会耦合到电缆中，改变电缆传输信号的特性。
线缆间相互干扰：同一区域内的多根电缆之间也可能相互干扰。如果一根电缆中传输的是高频信号，其产生的电磁场可能会影响相邻电缆中信号的传输质量，导致信号串扰。
设备内部干扰：电子设备内部的各种电路元件在工作时也会产生电磁辐射，这些辐射会通过电缆的接口或缝隙进入电缆，进而影响整个系统的性能。
电磁干扰会导致电缆传输的信号失真、误码率增加，严重时甚至会使设备无法正常工作。在精密数据传输过程中，电缆就像数据的"高速公路"，周围环境中的各种电磁波会作为"噪声"耦合到数据电缆中，导致数据错误或丢失、系统性能下降，在极端情况下甚至可能导致整个控制系统或服务器宕机。
屏蔽原理：多道防线御干扰
电缆屏蔽主要基于三种物理原理来抑制电磁干扰：反射、吸收和抵消。
反射：当电磁波遇到电缆的屏蔽层时，一部分电磁波会由于屏蔽层与周围介质的阻抗不匹配而被反射回去，就像光线遇到镜子被反射一样，从而减少了进入电缆内部的电磁能量。
吸收：屏蔽层通常由金属材料制成，如铜、铝等，这些金属对电磁波具有一定的吸收能力。当电磁波进入屏蔽层后，会在金属内部产生感应电流，电磁波的能量会逐渐转化为热能等其他形式的能量，从而被消耗掉。
抵消：对于一些低频干扰，电缆屏蔽层还可以通过合理的接地设计，使屏蔽层上感应的电流与干扰源产生的电流相互抵消，达到抑制干扰的目的。
屏蔽效能（SE）由反射损耗（R）、吸收损耗（A）和多重反射损耗（M）组成，计算公式为 SE = R + A + M。吸收损耗与材料厚度、频率、磁导率及电导率相关，屏蔽材料每增加一个趋肤深度，吸收损耗大约增加9dB。反射损耗与屏蔽体厚度无关，取决于波阻抗与材料特性阻抗的匹配程度。双层屏蔽结构比单层屏蔽效能可提高10~15dB。
铜丝编织屏蔽：柔韧与低频防护的优选

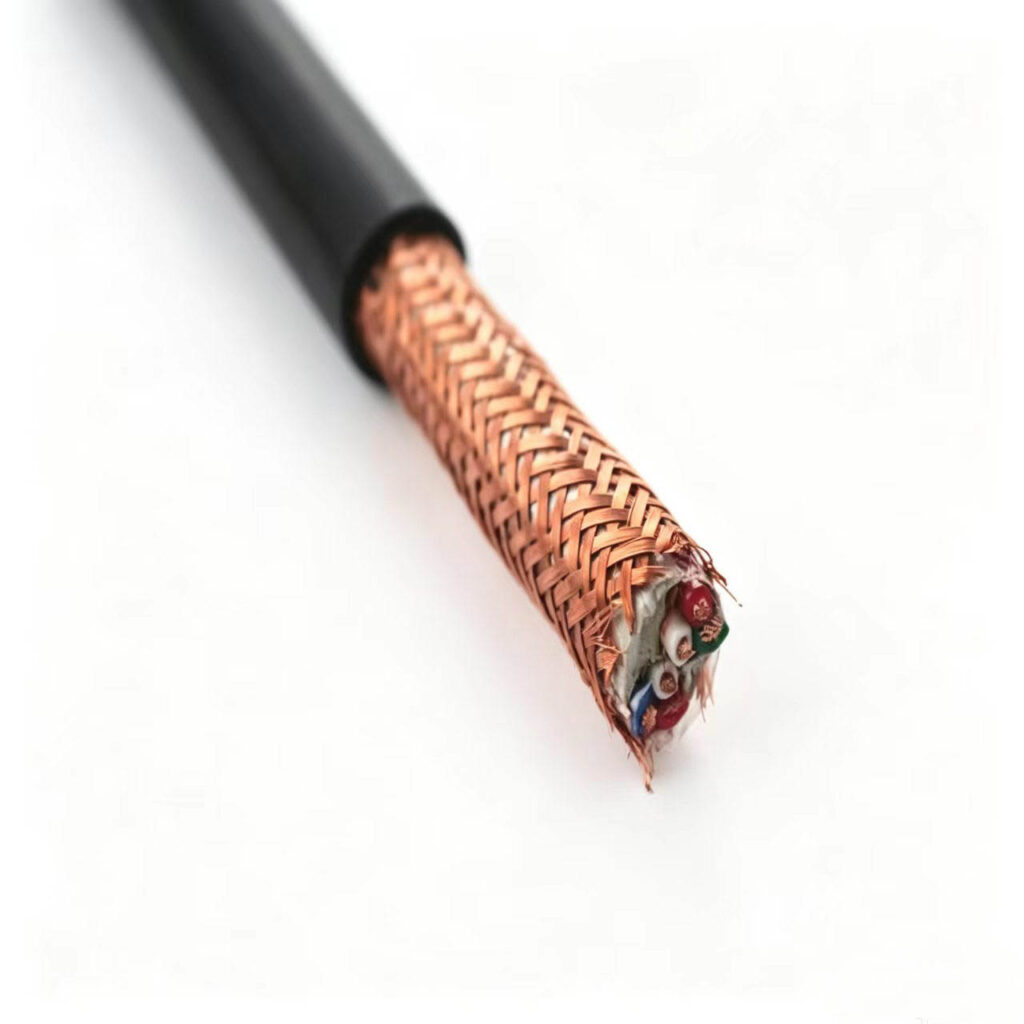

铜丝编织屏蔽是将金属丝（如裸铜丝、镀锡铜丝等）编织成网状结构，包裹在电缆芯线外面。这种结构就像给电缆穿上了一层金属"毛衣"，金属丝相互交织，形成密集的防护网。
结构特点
编织屏蔽由细铜丝或镀锡铜丝以交叉编织的方式缠绕在绝缘芯线周围构成，其有效性取决于铜丝数量、编织的紧密度以及编织角度。单丝直径范围通常为0.1~0.3mm，编织密度通常要求≥85%，高端产品可达90%~95%。
技术优势
高频干扰抑制较好：在高频情况下，编织屏蔽能够有效反射电磁波。因为高频电磁波遇到金属编织网时，由于金属的导电性，大部分会被反射回去，减少进入电缆内部的电磁能量。
柔韧性佳：它具有良好的柔韧性，适合应用在需要经常弯曲的电缆环境中。比如计算机内部的连接线，在设备组装和使用过程中，即便电缆需要弯折，编织屏蔽也能很好地适应，持续发挥屏蔽作用。
覆盖范围广：编织的网状结构可以在多个方向上对电磁干扰进行反射，能对来自不同角度的电磁干扰提供较为均匀的屏蔽效果。
机械强度高：编织层能够提供优异的机械强度和抗压性，良好的柔韧性和长的弯曲寿命，使其在拖链、机器人等移动应用中表现出色。
局限性
编织屏蔽的覆盖率通常在85%~95%之间，存在细小的孔隙，这些孔隙会成为高频干扰的入侵点。对于一些低频干扰，尤其是磁场干扰，编织屏蔽的效果可能会稍差一些。
铝塑复合带屏蔽：高频防护的经济之选
铝塑复合带屏蔽是用金属箔（铝箔）或金属带以螺旋状绕包在电缆芯线周围，就像用金属带一层一层地缠绕在电缆上，形成一个连续的屏蔽层。
结构特点
铝塑复合带由铝箔层、胶粘层和聚酯薄膜（PET）构成，铝箔厚度通常为7~35μm。铝塑复合带绕包时采用纵包或螺旋绕包方式，重叠率不低于15%~20%，可实现接近100%的覆盖率。
技术优势
高频性能优异：在高频段，绕包屏蔽对电磁波的反射效果很好。由于金属箔能够提供相对连续的导电表面，高频电磁波很难穿透这层屏蔽，能有效抑制高频电磁干扰进入电缆。
100%覆盖率：铝塑复合带绕包屏蔽可实现100%的覆盖，没有编织网的孔隙问题，对高频干扰的阻隔效果更为彻底。
成本和空间效率：从成本角度看，在一些对屏蔽效能要求不是极高的场合，绕包屏蔽可以是一种比较经济的选择。并且，它在空间利用上也有优势，相对较薄的绕包层就可以提供不错的屏蔽效能，适用于一些对电缆尺寸有严格限制的场景。
防潮防腐蚀：铝塑复合膜中的塑料层具有良好的防水、防潮性，与铝层结合后形成致密屏障，阻止水汽、油污、腐蚀性气体侵入线缆内部，保护线芯绝缘层和金属导体免受氧化或腐蚀。
局限性
绕包屏蔽的柔韧性相对较差，在频繁弯曲或受到较大外力的情况下，绕包的金属箔可能会出现破裂或松动，从而影响屏蔽效果。此外，铝塑复合带必须搭配引流线（通常为铜丝）接地，严禁铝箔单独接地，因为铝箔易氧化、导电性差。
复合屏蔽：宽频域的全方位防护
在需要卓越屏蔽性能的应用中，通常结合铜丝编织和铝塑复合带两种屏蔽方法，形成多层防护结构，实现全频段高效屏蔽。
典型结构
最常见的复合屏蔽结构为"内层铝箔+外层铜网"。最内层采用铝塑复合带绕包屏蔽，提供良好的高频屏蔽性能和100%覆盖率；外层再加上铜丝编织屏蔽，增强整体的屏蔽效能和机械强度，负责低频干扰抑制和接地泄放。
技术优势
宽频带屏蔽效能高：多层屏蔽结合了编织屏蔽和绕包屏蔽的优点，能在很宽的频率范围内有效抑制电磁干扰。无论是高频还是低频的电磁干扰，都能得到很好的防护。
屏蔽效能卓越：双重屏蔽叠加后，屏蔽效能可达80~100dB（即干扰信号衰减10万倍到100亿倍以上）。在30V/m电磁辐射测试中（模拟变频器强干扰环境），高频信号的误码率可控制在极低水平。
机械保护：外层编织网可以保护内层铝箔免受机械损伤，在电缆弯折、拖拽时防止铝箔撕裂破损。
应用场景
复合屏蔽常用于对电磁干扰要求极高的场合，如航天航空、精密医疗设备、变频器输出、汽车焊接车间、机器视觉图像传输、伺服系统控制等强电磁环境。
屏蔽接地：确保屏蔽有效性的关键
再好的屏蔽设计也需要正确的接地才能有效工作，否则屏蔽层反而会成为天线，引入更多干扰。
单端接地
原理：仅在电缆一端将金属屏蔽层直接接地，另一端保持浮空（不接地或通过保护接地）。该方式切断了屏蔽层环路，避免因地电位差形成地环流。
适用场景：低频模拟信号回路（如4~20mA电流信号、热电偶、热电阻、0~10V电压采集线路）；低频电场干扰为主的环境（频率低于1MHz）；短距离传输线路。
实施要点：接地点通常选择在信号源端或控制器端，负载端屏蔽层保持浮空。浮空端必须使用热缩管或绝缘胶带对裸露屏蔽层进行彻底绝缘包扎，防止意外接触设备外壳或金属桥架形成隐性接地点。屏蔽地应独立连接至系统参考地，不可与电气地或防雷地混接。
双端接地
原理：电缆两端屏蔽层均连接接地，形成连续低阻抗路径，有效反射和吸收高频电磁波。
适用场景：高频信号电缆（频率大于1MHz，如通信电缆、射频电缆、以太网线、现场总线网络）；长距离电缆（一般长度超过500米）；对称结构电缆（如双绞线、同轴电缆）。
实施要点：两端接地点必须严格等电位，否则地环流将成为干扰源。接地电阻要求：高压系统<4Ω，低压系统<10Ω。接地线应使用截面积≥2.5mm²的多股铜线。
分层接地
对于双层屏蔽电缆，内层铝塑带屏蔽层应单点接地至信号地或弱电设备端，外层金属编织网采用两端接地至保护地PE，内外屏蔽层必须全程电气隔离，禁止短接或拧在一起共线。
信号串扰抑制：从设计到安装的全流程控制
信号串扰是指一根电缆中的信号通过电磁耦合影响相邻电缆或同一电缆中其他线对的信号传输。抑制串扰需要综合措施：
双绞线结构：将两根绝缘线芯以对称方式两两绞合，形成"信号-回路"或"差分对"结构。两根导线在传输差分信号时，产生的电磁场方向相反，通过精确控制绞合节距，使电磁干扰相互耦合抵消，有效抑制近端串扰与远端串扰。
优化对绞节距：根据信号频率定制绞合节距，高频信号采用小节距（15~20mm）增强差分耦合；多对线缆采用不同节距组合，避免相邻线对间共振干扰。
合理敷设间距：电源电缆与信号电缆之间的距离至少为1m，平行线路应尽可能短。间距小于15cm时必须设置接地金属隔板。
正确接地：屏蔽电缆必须正确接地才能有效工作。推荐采用单端接地防止因地电位差形成"接地环路"，接地点选择系统参考地或信号地，避免与强电地混接。接地电阻要求≤1Ω，确保屏蔽层感应电荷快速泄放。
应用领域：从通信到工业自动化的全方位防护
屏蔽电缆凭借其优异的抗干扰能力，广泛应用于各个领域：
通信领域：在光纤基础设施、数据中心和宽带网络中，屏蔽电缆对于维持稳定连接至关重要。屏蔽网线（STP/ScTP）中包裹线对的铝塑复合膜可减少串扰和外界干扰。
计算机与自动化：电子计算机和自动化控制系统中，屏蔽电缆用于DCS/PLC模拟量传输、开关量控制、现场总线通讯等，确保控制指令和测量信号的精准传递。
工业自动化：在工业机器人、伺服系统、变频器输出等强电磁环境中，屏蔽电缆保护控制系统免受重型机械、电机和电网产生的电磁干扰。
医疗设备：MRI（磁共振成像）、CT（计算机断层扫描）等医疗设备依赖精确、无干扰的运行，即使微小的信号干扰也可能导致读数不准确，影响患者诊疗。
航空航天与军事：飞机、卫星和军用车辆在高噪声环境中运行，电磁干扰可能破坏敏感的军事通信、航空电子设备和雷达系统，屏蔽电缆确保数据传输的准确性和稳定性。
汽车与交通：汽车线束和轨道交通信号传输中，屏蔽电缆抵御发动机舱的高温、油污及电磁干扰，确保车辆电气系统的稳定运行。
结语
屏蔽电缆通过铜丝编织或铝塑复合带等屏蔽层结构，构建起一道坚实的"电磁防护网"，有效防止外部电磁干扰和信号串扰。铜丝编织屏蔽柔韧性好、机械强度高，擅长低频干扰抑制；铝塑复合带屏蔽覆盖率100%、成本低，对高频干扰防护优异；复合屏蔽结合两者优点，实现宽频域全方位防护。
然而，再好的屏蔽设计也需要正确的接地才能发挥效能。单端接地适用于低频模拟信号，双端接地适用于高频数字信号，分层接地则是双层屏蔽电缆的最佳实践。从导体绞合、对绞节距优化到合理敷设间距，抑制信号串扰需要从设计到安装的全流程控制。
在电磁环境日益复杂的今天，选择合适的屏蔽电缆并正确实施，是保障通信、计算机、自动化设备等系统稳定可靠运行的基石。
常见问题（选型与供货答疑）
屏蔽电缆能按屏蔽结构定制吗？
能。RVVP、KVVP、KVVRP、RVSP、DJYPVP 可按屏蔽形式（编织屏蔽、分屏蔽加总屏蔽、铝箔加引流线）、芯数×截面、护套材质与长度组织定制加工。请提供屏蔽要求与使用环境。
询价屏蔽电缆需要提供哪些信息？
建议提供五项：一是型号（如 KVVP、DJYPVP）；二是芯数×截面；三是屏蔽形式（总屏蔽或分屏蔽加总屏蔽）；四是需求长度；五是是否需要铠装以及交货地。
屏蔽电缆依据什么标准？随货能提供哪些质量文件？
依据 GB/T 9330 与 JB/T 8734 组织供货。随货可提供产品合格证与出厂检测报告，含导体电阻、绝缘电阻、耐压试验以及屏蔽相关指标；项目需要第三方检测时可协助送检。
屏蔽电缆的屏蔽层一定要接地吗？
必须可靠接地才能发挥作用。抑制静电耦合多用单端接地，抑制电磁耦合多用双端接地；接地不良时屏蔽层反而可能成为干扰的耦合路径。施工中应保证屏蔽层与设备地之间连续可靠，避免出现悬浮或虚接。
